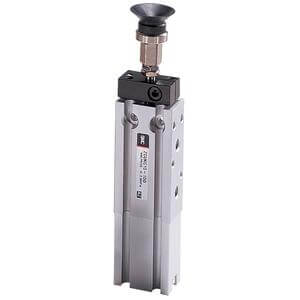

- Die ZCUK-Serie ist ein nicht rotierender Zylinder mit freier Befestigung für Vakuumanwendungen. Der ZCUK wurde durch eine Vakuumdurchführung in der Kolbenstange des CUK-Zylinders entwickelt, sodass ein Vakuumsauger am Ende der Kolbenstange montiert werden kann. Eine Führung ist standardmäßig enthalten. Vakuumsauger sind mit Saugerdurchmessern von ø2 bis ø50 erhältlich. Anschlüsse auf der Deckel- oder Kolbenstangenseite sind auf der Kolbenstangenseite verfügbar. Die Serie ZCUK ist mit 5 Kolbendurchmessern erhältlich.
Technische Daten
- Magnet: D (integrierter Magnet)
- Anschlussseite des Vakuumschlauchs/Form des Kolbenstangenendes: Q (Anschluss an der Kolbenstange/Außengewinde)
- Kolbendurchmesser: 10 mm
- Gewinde der Anschlussöffnung: M5x0,8 (Kolbendurchmesser 10, 16, 20, 25), Rc1/8 (Kolbendurchmesser 32)
- Hub: 30 mm
- Automatischer Schalter: Kein Schalter
- Anschlussleitung oder vorkonfektionierter Stecker: 0,5 m (entfällt bei Ausführung ohne Schalter)
- Anzahl: 2 St. (entfällt bei Ausführung ohne Schalter)
Zusätzliche Informationen
- Artikelnummer: ZCDUKQ10-30D
- Lieferzeit (Tage): 5
- Mindestbestellmenge: 1
- Ursprungsland: CN
- TARIC-Code: 8479899790
