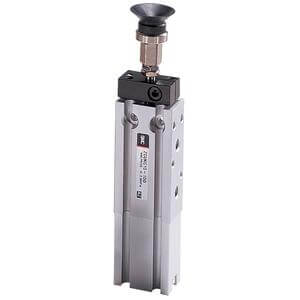

- Die Serie ZCUK ist ein nicht verdrehgesicherter Freimontagezylinder für Vakuumanwendungen. Der ZCUK wurde entwickelt, indem ein Vakuumkanal in der Kolbenstange des CUK-Zylinders vorgesehen wurde, um die Installation eines Vakuumsaugers am Ende der Kolbenstange zu ermöglichen. Eine Führung ist standardmäßig enthalten. Vakuumsauger sind mit Saugerdurchmessern von ø2 bis ø50 erhältlich. Kappen- oder kolbenstangenseitige Anschlüsse sind für die Kolbenstangenseite verfügbar. Die Serie ZCUK ist in 5 Bohrungsdurchmessern erhältlich.
Spezifikationen
- Magnet: D (mit eingebautem Magnet)
- Vakuumseitiges Rohr/Form des Kolbenstangenendes: Q (Kolbenstangenanschluss/Außengewinde)
- Bohrungsdurchmesser: 10 mm
- Anschlussgewinde: M5x0,8 (Bohrung 10, 16, 20, 25), Rc1/8 (Bohrung 32)
- Hub: 10 mm
- Auto-Schalter: Ohne Schalter
- Kabel oder Stecker mit Kabel: 0,5 m (oder entfällt bei Ausführung ohne Schalter)
- Anzahl: 2 Stk. (oder entfällt bei Ausführung ohne Schalter)
Zusätzliche Informationen
- Teilenummer: ZCDUKQ10-10D
- Lieferzeit (Tage): 28
- Mindestbestellmenge: 1
- Ursprungsland: CN
- TARIC-Code: 8479899790
