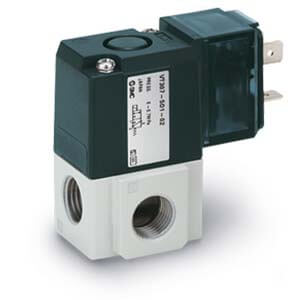

VT307, 3/2-Wege-Magnetventil, direktgesteuert, alle Ausführungen | VT307-5DO1-01F-Q

3-WEGE-MAGNETVENTIL

Große Durchflusskapazität bei kompakter Bauweise. Geringer Stromverbrauch. Geeignet für Vakuumanwendungen. 1 Ventil, 6 Funktionen. (Universelle Anschlussanordnung) Durch selektive Anschlussbelegung lassen sich 6 Ventilfunktionen realisieren, wie z. B. NC-Ventil, NO-Ventil, Verteiler-Ventil, Umschaltventil usw. Bei ventilblockmontierten Ausführungen kann die Funktion einfach durch Umdrehen der Schaltabdeckung von NC (stromlos geschlossen) auf NO (stromlos offen) umgestellt werden.

Merkmale

• Große Auswahl an Ventiloptionen.
• Geringer Stromverbrauch.
• Universelle Anschlussanordnung.
• Gleiche Montageabmessungen wie beim aktuellen Produkt für beide Typen (direkt verrohrt und für Blockmontage).
• Ozonbeständig bei niedriger Konzentration: HNBR-Gummidichtung.
• RoHS- und CE-konform.

Technische Daten

• Teilenummer: VT307-5DO1-01F-Q
• Artikelnummer: 01021177
• Gehäuse: T (Direkt verrohrt)
• Ventilspezifikation: Standard
• Druckspezifikationen: Standardtyp [0,7 MPa]
• Nennspannung: 5 (24 V DC)
• Elektrischer Anschluss: DO (DIN-Stecker [ohne Stecker])
• Anzeigeleuchte und Schutzbeschaltung: Keine
• Anschlussgröße: 01 (1/8 [6A])
• Gewinde: F (G [PF])
• Option: Keine
• CE-Kennzeichnung: Q (CE-gekennzeichnet)
• Lieferzeit: 5 Tage
• Herkunftsland: JP

Dokumente

• Katalog
• Datenblatt
• CAD-Modell (STEP)
• Bedienungsanleitung
• Installationsanleitung
• CE-Zertifikat
• CE-Zertifikat 2
• CE-Zertifikat 3
