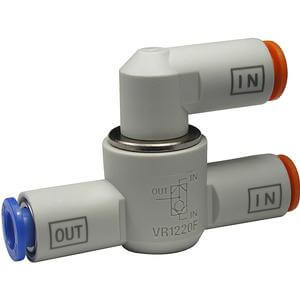

VR12*0F, Shuttleventil mit Steckanschluss-Serie | VR1220F-08

WECHSELVENTIL MIT ONE-TOUCH-FITTING

Das Wechselventil der Serie VR1210/1200 ist ein Ventil mit 3 Anschlüssen, einem Ausgang sowie 2 pneumatischen Signal- und Eingangsanschlüssen. Der Ausgang wird stets vom Einlass mit dem höheren Druck versorgt. Die Serie VR12**F umfasst Absperrventile für Druckluft-Signalleitungen. Die Verrohrung ist in beliebiger Einbaulage möglich, und dank der One-Touch-Anschlüsse lassen sich die Leitungen einfach anschließen. Das Zeitverzögerungsventil der Serie VR2110 ermöglicht mit seiner Kombination aus einstellbarer Drossel und festem Durchfluss die Übertragung eines pneumatischen Signals nach einer festgelegten Zeitspanne.

Merkmale

• Wechselventil mit One-Touch-Anschluss
• Maximaler Betriebsdruck: 1 MPa (145 psi)
• Mindestbetriebsdruck: 0,05 MPa (7 psi)
• Prüfdruck: 1,5 MPa (218 psi)
• Umgebungs- und Medientemperatur: -5° bis 60 °C (23° bis 140 °F) (nicht gefrierend)

Technische Daten

• Teilenummer: VR1220F-08
• Artikelnummer: 00058491
• Gehäusegröße: 2 (1/4 Basis)
• Passender Schlauch-Außendurchmesser: 08 (Ø 8 mm)
• Lieferzeit: 5 Tage
• Ursprungsland: JP

Dokumente

• Katalog
• CAD-Modell (STEP)
• Installationsanleitung
