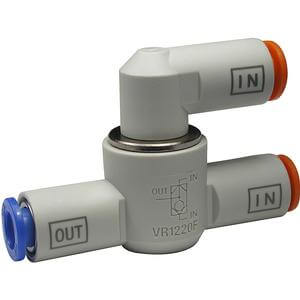

VR12*0F, Shuttle-Ventil mit One-Touch-Anschluss Serie | VR1220F-06

WECHSELVENTIL

Das Wechselventil der Serie VR1210/1200 ist ein Ventil mit 3 Anschlüssen, einem Ausgang sowie 2 pneumatischen Signal- und Eingangsanschlüssen. Der Ausgang wird stets über den Einlass mit dem höheren Druck versorgt. Die Serie VR12**F dient als Unterbrecher für Steuerleitungen von Luftdrucksignalen. Die Verrohrung ist in jeder Position möglich, und dank der Einhandanschlüsse lassen sich die Rohrverbindungen einfach herstellen. Das Zeitverzögerungsventil der Serie VR2110 ermöglicht mit seiner Kombination aus einstellbarer Drossel und festem Durchfluss die Übertragung eines pneumatischen Signals nach einer festgelegten Zeitspanne.

Merkmale

• Wechselventil mit Einhandanschluss
• Maximaler Betriebsdruck: 1 MPa (145 psi)
• Minimaler Betriebsdruck: 0,05 MPa (7 psi)
• Prüfdruck: 1,5 MPa (218 psi)
• Umgebungs- und Fluidtemperatur: -5° bis 60 °C (23° bis 140 °F) (keine Vereisung)

Technische Daten

• Teilenummer: VR1220F-06
• Artikelnummer: 00058486
• Gehäusegröße: 2 (1/4 Basis)
• Geeigneter Schlauch-Außendurchmesser: 06 (Ø 6 mm)
• Lieferzeit: 5 Tage
• Ursprungsland: JP

Dokumente

• Katalog
• CAD-Modell (STEP)
• Installationsanleitung
