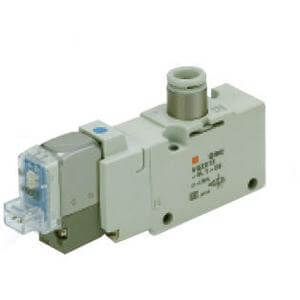

VQZ**2, 200/300er-Serie, 3-Wege-Magnetventil, Gehäuseanschluss | VQZ212-5LOB1-C6F-Q

3/2-WEGE-MAGNETVENTIL

Die auf Grundplatten montierten Magnetventile der Serie VQZ vereinen Bedienkomfort mit Langlebigkeit und Leistung in einer traditionelleren Montageausführung. Die direkt verschlauchten Magnetventile der Serie VQZ vereinen Flexibilität mit hoher Leistung und langer Lebensdauer in einer Inline-Ausführung.

Merkmale

• Medium: Luft, Inertgas
• Betriebsdruckbereich: 0,1–0,7 MPa
• (Hochdruckausführung: 1,0 MPa)
• mm²: VQZ200 7,2–10,9; VQZ300 13,6–16,3
• Nennspannung der Spule: 12, 24 V DC;
• 100, 110, 200, 220 V AC
• Ansprechzeit:
• VQZ200 Metallsitzdichtung höchstens 14 ms; Gummidichtung höchstens 15 ms
• VQZ300 Metallsitzdichtung höchstens 17 ms; Gummidichtung höchstens 25 ms

Technische Daten

• Teilenummer: VQZ212-5LOB1-C6F-Q
• Artikelnummer: 02991422
• Baureihe: 2 (VQZ200)
• Betätigungsart: 1 (Metallsitzdichtung, normalerweise geschlossen)
• Konfiguration: Standard (0,35 W DC, AC)
• IP65-konform: Keine
• Anschlussgröße: C6 (Ø6-Steckanschluss)
• Spulenspannung: 5 (24 V DC)
• Option: Keine
• Gewindeart: F (G)
• Anschlussleitung: LO (L-Stecker ohne Anschluss)
• Handhilfsbetätigung: B (verriegelbare Ausführung mit Schlitz)
• Lieferzeit: 18 Tage
• Ursprungsland: JP

Dokumente

• Katalog
• CAD-Modell (STEP)
• Bedienungsanleitung
• Installationsanleitung
• CE-Zertifikat
• CE-Zertifikat 2
• CE-Zertifikat 3
