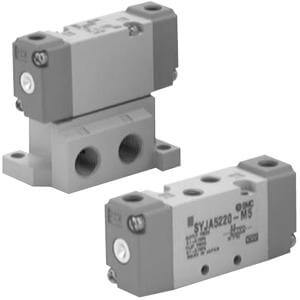

SYJA300/500/700, 3-Port-druckluftbetätigtes Ventil / auf Grundplatte montiert | SYJA714-02F

3-WEGE-LUFTBETÄTIGTES VENTIL

Das Ventil der Serie SYJ ist eine innovative Kombination aus Platzeffizienz und Leistungsstärke, die einen echten Mehrwert für Konstruktionslösungen bietet. Ob in einem Ventilblock montiert oder als Einzelventil eingesetzt: Die kompakte Bauweise erhöht die Flexibilität bei der Konstruktion und minimiert den Platzbedarf. Das SYJ-Ventil verwendet eine Pilot-Magnetventil-Konstruktion mit geringer Leistungsaufnahme (0,5 Watt Standard), was die Wärmeentwicklung drastisch reduziert. Dies verbessert die Leistung, senkt die Betriebskosten und ermöglicht die direkte Steuerung durch SPS-Ausgangsrelais. Alle elektrischen Anschlüsse für SYJ-Ventile sind mit LED-Anzeige und Schutzbeschaltung erhältlich. Ventile der Serie SYJ können auf Grundplatten-Ventilblöcken oder einzeln auf Anschlussplatten konfiguriert werden, wodurch eine Vielzahl von Lösungen für Ihre unterschiedlichsten technischen Anforderungen entsteht.

Merkmale

• Grundplattenmontage.
• Schallleitwert C [0,36 bis 2,7 dm³/(s·bar)].
• Gummidichtung.

Spezifikationen

• Teilenummer: SYJA714-02F
• Artikelnummer: 00226395
• Serie: 7 (SYJA700)
• Betätigung: 1 (stromlos geschlossen)
• Anschlussgröße: 02 (1/4)
• Gewinde: F (G)
• Lieferzeit: 5 Tage
• Ursprungsland: JP

Dokumente

• Katalog
• CAD-Modell (STEP)
