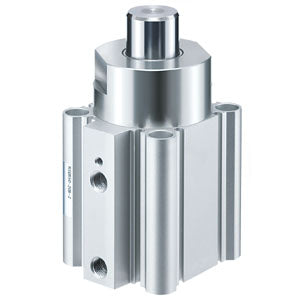

RS(D)Q-Z, Stopperzylinder, feste Einbauhöhe – RSDQB40TF-20DZ

• Die Serie RSQ ist ein Stopperzylinder mit fixer Höhe, bewährter Lebensdauer und geringem Losbrechmoment. Die Serie RSG ist ein Stopperzylinder mit einstellbarer Montagehöhe. Er kann je nach erforderlichem Abstand zum Stoppen des Werkstücks angehoben oder abgesenkt werden. Der Hochleistungs-Stopperzylinder RSH wurde speziell für den Einsatz auf Förderbändern oder anderen Anwendungen entwickelt, die eine externe Stoppvorrichtung erfordern.

Hauptmerkmale

• Stopperzylinder mit fixer Höhe, doppelt / einfach wirkend
• Kolbendurchmesser (mm): 16, 20, 32, 40, 50
• Hübe bis 30 mm
• 10 Kolbenstangenenden verfügbar
• Kompakter Sensor auf 4 Flächen montierbar.

Spezifikationen

• Magnet: D (eingebaut)
• Befestigung: B (Durchgangsbohrung, Standard)
• Kolbendurchmesser: 40 mm
• Anschlussgewinde: TF (Bohrung 20
• Hub: 20 mm
• Wirkungsweise: D (doppelt wirkend)
• Kolbenstangenende: Rundstangen-Ausführung
• Befestigungsschraube: Keine
• Sensor: Kein Sensor
• Anschlusskabel oder konfektionierter Stecker: 0,5 m (bzw. keiner bei keinem Sensor)
• Anzahl: 2 Stk. (bzw. keine bei keinem Sensor)
• Sonderanfertigung: Keine

Zusätzliche Informationen

• Artikelnummer: RSDQB40TF-20DZ
• Lieferzeit (Tage): 5
• Mindestbestellmenge: 1
• Ursprungsland: JP
• TARIC-Code: 8479899790

Dokumente

• Katalog (PDF)
• Datenblatt
• CAD-Modell
• Bedienungsanleitung
