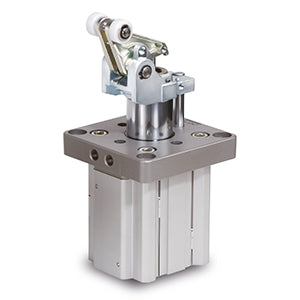

RS2H, Hochleistungs-Stopperzylinder – RS2H50TF-30DM-D

• Die Serie RSQ ist ein Stopperzylinder mit fixer Höhe, bewährter Lebensdauer und geringem Losbrechmoment. Die Serie RSG ist ein Stopperzylinder mit einstellbarer Einbauhöhe. Er kann je nach erforderlichem Abstand zum Stoppen des Werkstücks angehoben oder abgesenkt werden. Der Schwerlast-Stopperzylinder RSH wurde speziell für den Einsatz auf Förderbändern oder anderen Anwendungen entwickelt, die eine externe Stoppvorrichtung erfordern.

Hauptmerkmale

• Schwerlast-Stopperzylinder
• Kolbendurchmesser (mm): 50, 63, 80
• Anschluss von 2 Richtungen möglich
• Befestigungsart: Flansch
• Verschiedene Optionen erhältlich

Spezifikationen

• Kolbendurchmesser: 50mm
• Anschlussgewinde: TF (G-Gewinde)
• Anschluss: Flanschseite
• Hub: 30mm (RS2H50,63)
• Funktion: D (Doppeltwirkend)
• Rollenmaterial: M (Kohlenstoffstahl)
• Option: D (Verriegelungsmechanismus)
• Anschluss- und Hebelposition: 0°
• Stoßdämpfer: Standard
• Auto-Schalter: Ohne Schalter
• Anschlusskabel oder vorverdrahteter Stecker: 0,5m (bzw. keiner bei Ausführung ohne Schalter)
• Anzahl: 2 Stk. (bzw. keine bei Ausführung ohne Schalter)
• Kundenspezifische Ausführung: Standard
