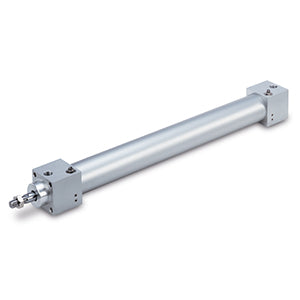

RHC, Hochleistungszylinder, doppeltwirkend, einseitige Kolbenstange – RHCL25-500

• Bei Zylinderanwendungen mit hoher Geschwindigkeit oder hoher Last sind häufig zusätzliche Geschwindigkeits- und Durchflussregelventile erforderlich, um den Stopp der Last zu kontrollieren. Die RHC-Serie von SMC zeichnet sich durch ein längeres Dämpfungsdesign aus, das in der Lage ist, schwere oder schnell bewegte Lasten zu stoppen, während die Einfachheit eines Standardzylinders mit Luftdämpfung beibehalten wird. Diese verbesserte Dämpfung ermöglicht einen größeren kinetischen Weg, was die Fähigkeit zur Aufnahme von bis zu 32,3 Nm Energie und zum zuverlässigen Betrieb bei Geschwindigkeiten von bis zu 3000 mm/s zur Folge hat. Trotz der verbesserten Leistung des RHC bleibt die Dämpfungseinstellung so einfach wie das Justieren der Dämpfungs-Nadelventile.

Spezifikationen

• Befestigung: L (Axialfuß)
• Kolbendurchmesser: 25mm
• Anschlussart: Rc
• Hub: 500
• Auto-Schalter: Ohne Schalter
• Anschlusskabel oder vorgefertigter Stecker: 0,5m (bzw. entfällt bei Ausführung ohne Schalter)
• Anzahl: 2 Stk. (bzw. entfällt bei Ausführung ohne Schalter)

Dokumente

• Katalog (PDF)
• CAD-Modell
