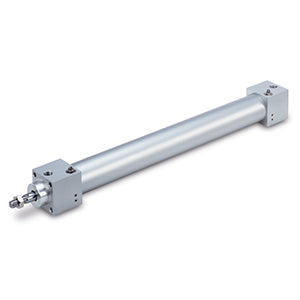

RHC, Hochleistungszylinder, doppelt wirkend, einseitige Kolbenstange – RHCG100-950

• Zylinderanwendungen mit hoher Geschwindigkeit oder hoher Last erfordern häufig zusätzliche Geschwindigkeits- und Durchflussregelventile, um das Anhalten der Last zu kontrollieren. Die RHC-Serie von SMC zeichnet sich durch ein längeres Dämpfungsdesign aus, das schwere oder schnell bewegte Lasten stoppen kann, während die Einfachheit eines Standardzylinders mit Luftdämpfung beibehalten wird. Diese verbesserte Dämpfung ermöglicht einen längeren kinetischen Bremsweg, wodurch bis zu 32,3 Nm (23,8 ft-lb) Energie absorbiert und ein zuverlässiger Betrieb bei Geschwindigkeiten von bis zu 3.000 mm/s (118 in/sec) erreicht werden können. Trotz der verbesserten Leistung der RHC-Serie bleibt die Dämpfungseinstellung so einfach wie das Einstellen des Dämpfungsnadelventils.

Spezifikationen

• Befestigung: G (hinterer Flansch)
• Kolben-Ø: 100mm
• Anschlussart: Rc
• Hub: 950
• Autoschalter: Ohne Schalter
• Anschlusskabel oder vorgefertigter Stecker: 0,5m (oder keine, falls kein Schalter vorhanden)
• Anzahl: 2 Stk. (oder keine, falls kein Schalter vorhanden)

Dokumente

• Katalog (PDF)
• CAD-Modell
