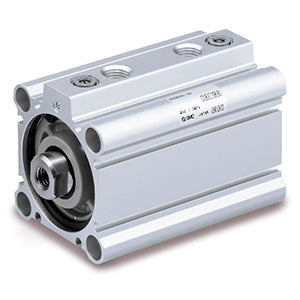

R(D)Q, Kompaktzylinder, Luftpolster – RDQB40TF-100

• Die neue Luftpolsterkonstruktion der RQ-Serie ermöglicht es, die Vorteile eines Kompaktzylinders beizubehalten. Durch die einzigartige Luftpolsterkonstruktion entfällt der bei herkömmlichen Luftpolstern verwendete Polsterring, wodurch sich die Gesamtlänge des Zylinders verringert. Die RQ-Serie erfüllt die Anforderungen an eine geringere Stoßbelastung, reduzierte Geräuschentwicklung und verbesserte Wiederholgenauigkeit am Hubende.

Hauptmerkmale

• Einzigartige Luftpolsterkonstruktion ohne Polsterring.
• Große Auswahl an Baugrößen von ø20 bis ø100.
• Nahezu dreimal höhere zulässige kinetische Energie.
• Geringere Geräuschentwicklung (reduziertes Aufprallgeräusch am Hubende) und verbesserte Wiederholgenauigkeit.
• Austauschbare Befestigung.

Technische Daten

• Magnet: D (eingebauter Magnet)
• Befestigung: B [Durchgangsbohrung (Standard)]
• Bohrungsdurchmesser: 40 mm
• Anschlussgewinde: TF (G)
• Hub: 100
• Gehäuseoption: Innengewinde am Kolbenstangenende (Standard)
• Automatischer Schalter: Kein Schalter
• Anschlussleitung oder vorkonfektionierter Steckverbinder: 0,5 m (oder entfällt bei Ausführung ohne Schalter)
• Anzahl: 2 Stück (oder entfällt bei Ausführung ohne Schalter)

Zusätzliche Informationen

• Artikelnummer: RDQB40TF-100
• Lieferzeit (Tage): 5
• Mindestbestellmenge: 1
• Ursprungsland: JP
• TARIC-Code: 8412310090

Dokumente

• Katalog (PDF)
• Datenblatt
• CAD-Modell
• Betriebsanleitung
