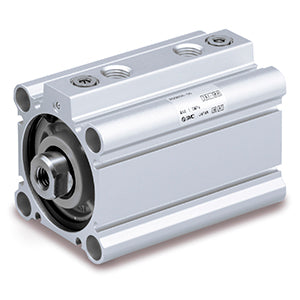

R(D)Q, Kompaktzylinder, Luftdämpfung – RDQA50TF-100

• Die neue Luftdämpfungskonstruktion der RQ-Serie ermöglicht es dieser Serie, die Vorteile eines Kompaktzylinders beizubehalten. Die einzigartige Luftdämpfungskonstruktion macht den bei herkömmlichen Luftdämpfungen verwendeten Dämpfungsring überflüssig, wodurch die Gesamtlänge des Zylinders reduziert wird. Die RQ-Serie erfüllt die Anforderungen an reduzierte Stoßbelastung, Geräuschminderung und verbesserte Wiederholgenauigkeit am Hubende.

Hauptmerkmale

• Einzigartige Luftdämpfungskonstruktion ohne Dämpfungsring.
• Große Variantenvielfalt von ø20 bis ø100.
• Fast dreifache zulässige kinetische Energie.
• Verbesserte Geräuschminderung (Aufprallgeräusch am Hubende reduziert) und Wiederholgenauigkeit.
• Austauschbare Montage.

Spezifikationen

• Magnet: D (mit eingebautem Magnet)
• Befestigung: A (beidseitig mit Gewinde)
• Kolbendurchmesser: 50 mm
• Anschlussgewinde: TF (G)
• Hub: 100
• Gehäuseoption: Kolbenstangen-Innengewinde (Standard)
• Auto-Schalter: ohne Schalter
• Anschlusskabel oder vorgefertigter Stecker: 0,5 m (bzw. keine bei ohne Schalter)
• Anzahl: 2 Stk. (bzw. keine bei ohne Schalter)

Zusätzliche Informationen

• Artikelnummer: RDQA50TF-100
• Lieferzeit (Tage): 5
• Mindestbestellmenge: 1
• Ursprungsland: JP
• TARIC-Code: 8412310090

Dokumente

• Katalog (PDF)
• Datenblatt
• CAD-Modell
• Bedienungsanleitung
