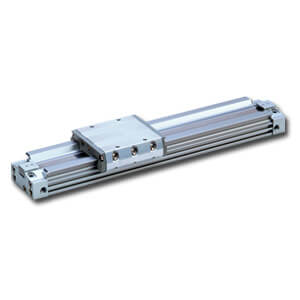

- Die kolbenstangenlose Zylinderserie MY3 mit mechanischer Kupplung bietet hohe Funktionalität bei reduzierter Bauhöhe und -länge. Die einzigartige Kolbenform ermöglicht eine Verringerung der Höhe und Länge sowie eine praktische Anordnung der gemeinsamen Anschlusskanäle, des Dämpfungsmechanismus und des Positioniermechanismus. Dadurch wurden eine drastische Miniaturisierung und Gewichtsreduzierung erzielt.
Hauptmerkmale
- ohne Hubbegrenzung
- Werkstücke können dank der integrierten Gleitführung direkt auf den Arbeitstisch geladen werden.
- Zudem ist die Belastbarkeit im Vergleich zu MY3A & MY3B verbessert.
- Die einzigartige ovale Kolbenform ermöglicht eine Verringerung der Bauhöhe und -länge sowie eine praktische Anordnung der gemeinsamen Anschlusskanäle, des Dämpfungsmechanismus und des Positioniermechanismus.
- Dadurch wurden eine drastische Miniaturisierung und Gewichtsreduzierung erzielt.
- Gesamtlänge (Z) um bis zu 104 mm reduziert. (Ø63).
- Gesamthöhe (H) um bis zu 28 % reduziert. (Ø63).
- Gesamtgewicht um bis zu 50 % reduziert. (Ø16)
- Option für Anschlussgewinde Rc, G oder NPT. (Ø25 bis Ø63)
Spezifikationen
- Kolbendurchmesser: ø40mm
- Gewindeart: TF (G)
- Hub: 200
- Hubbegrenzung: Links: ohne Einheit; Rechts: ohne Einheit
- Auto-Schalter: Ohne Auto-Schalter
- Kabel oder Stecker: 0,5 m (bzw. keine bei Ausführung ohne Schalter)
- Anzahl: 2 Stk. (bzw. keine bei Ausführung ohne Schalter)
Zusätzliche Informationen
- Artikelnummer: MY3M40TF-200
- Lieferzeit (Tage): 6
- Mindestbestellmenge: 1
- Ursprungsland: CZ
- TARIC-Code: 8479899790
