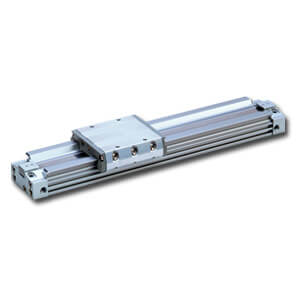

- Die mechanisch gekoppelte kolbenstangenlose Zylinderserie MY3 bietet hohe Funktionalität bei reduzierter Höhe und Länge. Die einzigartige Kolbenform ermöglicht eine Verringerung der Höhe und Länge sowie eine praktische Anordnung der gemeinsamen Leitungsdurchführungen, des Dämpfungsmechanismus und des Positionierungsmechanismus. Dadurch wurden eine drastische Miniaturisierung und Gewichtsreduzierung erreicht.
Hauptmerkmale
- Ohne Hubeinstelleinheit
- Werkstücke können dank der integrierten Gleitlagerführung direkt auf dem Arbeitstisch positioniert werden.
- Auch die Tragfähigkeit wurde im Vergleich zu MY3A und MY3B verbessert.
- Der einzigartige oval geformte Kolben ermöglicht eine Verringerung der Höhe und Länge sowie eine praktische Anordnung der gemeinsamen Leitungsdurchführungen, des Dämpfungsmechanismus und des Positionierungsmechanismus.
- Dadurch wurden eine drastische Miniaturisierung und Gewichtsreduzierung erreicht.
- Gesamtlänge (Z) um bis zu 104 mm reduziert (Ø63).
- Gesamthöhe (H) um bis zu 28 % reduziert (Ø63).
- Gesamtgewicht um bis zu 50 % reduziert (Ø16)>/li><li>Anschlussgewinde optional in den Ausführungen Rc, G oder NPT (Ø25 bis Ø63)
Technische Daten
- Kolbendurchmesser: ø25 mm
- Gewindetyp: TF (G)
- Hub: 1200
- Hubeinstelleinheit: links: ohne Einheit; rechts: ohne Einheit
- Auto-Schalter: ohne Auto-Schalter
- Anschlusskabel oder vorkonfektionierter Stecker: 0,5 m (oder entfällt, wenn kein Schalter vorhanden ist)
- Anzahl: 2 Stk. (oder entfällt, wenn kein Schalter vorhanden ist)
Zusätzliche Informationen
- Artikelnummer: MY3M25TF-1200
- Lieferzeit (Tage): 6
- Mindestbestellmenge: 1
- Ursprungsland: CZ
- TARIC-Code: 8479899790
