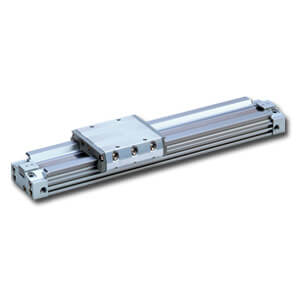

- Die mechanisch gekoppelte kolbenstangenlose Zylinderserie MY3 bietet hohe Funktionalität bei reduzierter Höhe und Länge. Die einzigartig konstruierte Kolbenform ermöglicht eine Reduzierung von Höhe und Länge sowie eine praktische Anordnung der gemeinsamen Leitungswege, des Dämpfungsmechanismus und des Positionierungsmechanismus. Dadurch wurden eine drastische Miniaturisierung und Gewichtsreduzierung erreicht.
Hauptmerkmale
- Ohne Hubeinstelleinheit
- Dank der integrierten Gleitlagerführung können Werkstücke direkt auf dem Arbeitstisch geladen werden.
- Auch die Belastbarkeit wurde im Vergleich zu MY3A & MY3B verbessert.
- Der einzigartige ovale Kolben ermöglicht eine Reduzierung von Höhe und Länge sowie eine praktische Anordnung der gemeinsamen Leitungswege, des Dämpfungsmechanismus und des Positionierungsmechanismus.
- Dadurch wurden eine drastische Miniaturisierung und Gewichtsreduzierung erreicht.
- Die Gesamtlänge (Z) wurde um bis zu 104 mm reduziert. (Ø63).
- Die Gesamthöhe (H) wurde um bis zu 28 % reduziert.Ø63).
- Das Gesamtgewicht wurde um bis zu 50 % reduziert. (Ø16)>/li><li>Option mit Anschlussgewinden vom Typ Rc, G oder NPT. (Ø25 bis Ø63)
Technische Daten
- Bohrungsgröße: ø16 mm
- Gewindetyp: Rc: ø25, ø40, ø63/M-Gewinde: ø16
- Hub: 1800
- Hubeinstelleinheit: Links: ohne Einheit; rechts: ohne Einheit
- Automatischer Schalter: Ohne automatischen Schalter
- Anschlusskabel oder vorkonfektionierter Steckverbinder: 0,5 m (oder keines bei Ausführung ohne Schalter)
- Anzahl: 2 Stück (oder keine bei Ausführung ohne Schalter)
Zusätzliche Informationen
- Artikelnummer: MY3M16-1800
- Lieferzeit (Tage): 6
- Mindestbestellmenge: 1
- Ursprungsland: CZ
- TARIC-Code: 8479899790
