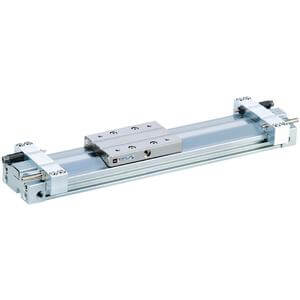

- Die mechanisch gekoppelte kolbenstangenlose Zylinderserie MY3 bietet hohe Funktionalität bei reduzierter Höhe und Länge. Die speziell entwickelte Kolbenform ermöglicht eine Verringerung von Höhe und Länge sowie eine praktische Anordnung der gemeinsamen Leitungsdurchführungen, des Dämpfungsmechanismus und des Positionierungsmechanismus. Dadurch wurden eine drastische Miniaturisierung und Gewichtsreduzierung erreicht.
Hauptmerkmale
- Kurze Basisausführung (Gummipuffer) und Standard-Basisausführung (pneumatische Dämpfung)
- Verfügbare Bohrungsdurchmesser: 16 mm, 20 mm, 25 mm, 32 mm, 40 mm, 50 mm und 63 mm
- Einfache Verbindung mit einer externen Führung.
- Vertikale und seitliche Montage möglich.
- Hohe Funktionalität bei reduzierter Höhe und Länge.
Technische Daten
- Ausführung: B (Standardausführung – pneumatische Dämpfung)
- Bohrungsdurchmesser: 25 mm
- Anschlussgewinde: TF (G-Gewinde)
- Hub: 500
- Hubeinstelleinheit: ohne Einstelleinheit
- Automatischer Schalter: kein Schalter
- Anschlussleitung oder vorkonfektionierter Stecker: 0,5 m (oder keine bei Ausführung ohne Schalter)
- Anzahl: 2 Stk. (oder keine bei Ausführung ohne Schalter)
Zusätzliche Informationen
- Artikelnummer: MY3B25TF-500
- Lieferzeit (Tage): 5
- Mindestbestellmenge: 1
- Ursprungsland: JP
- TARIC-Code: 8479899790
