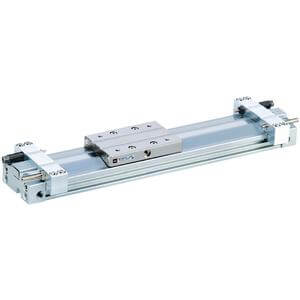

MY3A/B, Mechanischer kolbenstangenloser Zylinder, Grundausführung – MY3B25TF-300

• Die mechanisch gekoppelte kolbenstangenlose Zylinderserie MY3 bietet hohe Funktionalität bei reduzierter Bauhöhe und -länge. Die einzigartige Kolbenform ermöglicht eine Verringerung der Höhe und Länge sowie eine praktische Anordnung der gemeinsamen Anschlusskanäle, des Dämpfungsmechanismus und des Positioniermechanismus. Dies hat zu einer drastischen Miniaturisierung und Gewichtsreduzierung geführt.

Hauptmerkmale

• Grundausführung kurz (Gummipuffer) und Grundausführung Standard (Luftdämpfung)
• Verfügbare Kolbendurchmesser: 16 mm, 20 mm, 25 mm, 32 mm, 40 mm, 50 mm und 63 mm
• Einfache Verbindung mit externer Führung.
• Vertikale und seitliche Montage möglich.
• Hohe Funktionalität bei reduzierter Bauhöhe und -länge.

Spezifikationen

• Ausführung: B (Standardtyp - Luftdämpfung)
• Kolbendurchmesser: 25 mm
• Anschlussgewinde: TF (G-Gewinde)
• Hub: 300
• Hubeinstelleinheit: ohne Einstelleinheit
• Auto-Schalter: Ohne Schalter
• Anschlusskabel oder Stecker mit Kabel: 0,5 m (bzw. keine bei Ausführung ohne Schalter)
• Anzahl: 2 Stk. (bzw. keine bei Ausführung ohne Schalter)

Zusätzliche Informationen

• Artikelnummer: MY3B25TF-300
• Lieferzeit (Tage): 5
• Mindestbestellmenge: 1
• Ursprungsland: JP
• TARIC-Code: 8479899790

Dokumente

• Katalog (PDF)
• Datenblatt
• CAD-Modell
• Bedienungsanleitung
