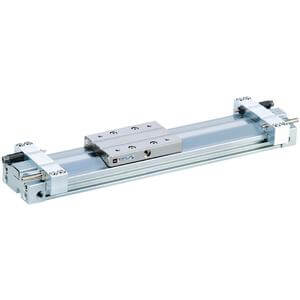

- Die mechanisch gekoppelte kolbenstangenlose Zylinderbaureihe MY3 bietet hohe Funktionalität bei reduzierter Höhe und Länge. Die einzigartig geformte Kolbenkontur ermöglicht eine Verringerung der Höhe und Länge sowie eine praktische Anordnung der gemeinsamen Rohrleitungen, des Dämpfungsmechanismus und des Positionierungsmechanismus. Dadurch wurden eine drastische Miniaturisierung und Gewichtsreduzierung erreicht.
Hauptmerkmale
- Ohne Hubeinstelleinheit
- Basisausführung, kurze Bauform (Gummipuffer) und Basisausführung, Standardbauform (Luftdämpfung)
- Verfügbare Bohrungsdurchmesser: 16 mm, 20 mm, 25 mm, 32 mm, 40 mm, 50 mm und 63 mm
- Einfache Verbindung mit einer externen Führung.
- Vertikale und seitliche Montage möglich.
- Hohe Funktionalität bei reduzierter Höhe und Länge.
Technische Daten
- Bauform: A (kurze Bauform – Gummipuffer)
- Bohrungsdurchmesser: 20 mm
- Gewinde des Anschlusses: Rc: ø25, ø40, ø50, ø63/Gewinde M: ø16
- Hub: 1400
- Hubeinstelleinheit: links: ohne Einheit; rechts: ohne Einheit
- Automatischer Schalter: kein Schalter
- Anschlussleitung oder vorkonfektionierter Steckverbinder: 0,5 m (entfällt bei Ausführung ohne Schalter)
- Anzahl: 2 Stück (entfällt bei Ausführung ohne Schalter)
Zusätzliche Informationen
- Artikelnummer: MY3A20-1400
- Lieferzeit (Tage): 6
- Mindestbestellmenge: 1
- Ursprungsland: CZ
- TARIC-Code: 8479899790
Dokumente
