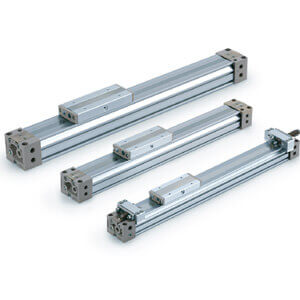

MY1B-Z, mechanischer gelenkloser Zylinder, Basistyp ohne Hubverstellung – MY1B25TF-400Z

• Bei SMC führen wir verbesserte mechanisch gekoppelte, stangenlose Zylinder ein, die unseren Kunden eine verbesserte Leistung und Funktionalität bieten. Der Linearführungszylinder MY1H-Z, ideal für Anwendungen mit hoher Wiederholgenauigkeit, verfügt über eine neue magnetische Staubdichtungsband, die die Anzahl der in das System eindringenden Fremdkörper minimiert. Nach Anfragen für einen leichteren mechanisch gekoppelten, stangenlosen Zylinder mit verbesserter Montage des Automatikschalters freuen wir uns, unsere neue MY1B-Z-Serie vorstellen zu können. Diese leichten Zylinder sind bis zu 17 % leichter als unser bestehender Grundtyp des stangenlosen Zylinders und können nun mit unserem zweifarbigen, solid-state Automatikschalter der Serie D-M9*W an jeder beliebigen Stelle entlang der Montageschienen montiert werden. Die Dämpfnadel, die für eine leichtere Zugänglichkeit nun oben angebracht ist, kann mit einem einfachen Sechskantschlüssel eingestellt werden.

Hauptmerkmale

• Ohne Hubverstellungseinheit
• Einfache Einstellung der Dämpfnadel.
• Reduzierter Eintritt von Fremdkörpern, verbesserte Zuverlässigkeit und reduzierte Wartungskosten.
• Anschlussflexibilität, da er in 4 Richtungen angeschlossen werden kann und aus 2 Typen (Standard und zentralisiert) ausgewählt werden kann.
• Flexibilität bei der Montage des Automatikschalters.

Spezifikationen

• Bohrung: 25 mm
• Anschlussgewinde: TF (G)
• Anschluss: Standard
• Hub: 400
• Hubverstellungseinheit: Links: ohne Einheit; Rechts: ohne Einheit
• Automatikschalter: Kein Schalter
• Fühlerkabel oder vorkabelierter Stecker: 0,5 m (oder keiner im Fall ohne Schalter)
• Anzahl: 2 Stk. (oder keiner im Fall ohne Schalter)

Dokumente

• Katalog (PDF)
• Datenblatt
• CAD-Modell
• Bedienungsanleitung
