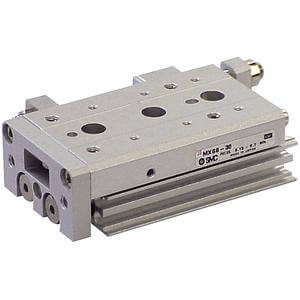

MXS, Schlittenantrieb, Kreuzrollenführung – MXS6-20

• Anwendungen, die präzise Bewegungen im Bereich von 10-150 mm (1/2-6") erfordern, benötigen in der Regel einen Zylinder und eine Präzisionsführung. Die Serie MXS erreicht dies durch die Integration eines Kreuzrollenlagers mit einer Führung und zwei kleinen Luftzylindern zur kompakten Krafterzeugung. Die MXS ist in sechs Größen mit jeweils festgelegten Hublängen erhältlich und standardmäßig mit der Möglichkeit zur automatischen Schalterabfrage ausgestattet. Hubeinstellungen sind für das Ausfahren, Einfahren oder beides in Bereichen von 0-5 mm, 0-15 mm und 0-25 mm verfügbar. Darüber hinaus gibt es viele weitere Standardoptionen, darunter Stoßdämpfer, Endverriegelung, axiale Leitungsführung und Puffer.

Hauptmerkmale

• Schlitten-Einheit
• Kolbendurchmesser: 6, 8, 12, 16, 20, 25 (mm)
• Hübe: 5 mm bis 150 mm, abhängig vom Kolbendurchmesser
• Mit oder ohne Hubeinstelleinheit, mit oder ohne Stoßdämpfer
• Optionen: Puffer, Endverriegelung, axiale Leitungsführung
• Vielzahl an Schaltern mit unterschiedlichen Leitungslängen

Spezifikationen

• Kolbendurchmesser: 6 mm
• Anschlussgewinde: Rc
• Hub: 20 mm
• Einstelleinheit: ohne Einstelleinheit
• Funktion: Standard
• Auto-Schalter: ohne Schalter
• Leitung oder vorkonfektionierter Stecker: 0,5 m Leitung [oder keine, falls kein Auto-Schalter vorhanden]
• Anzahl: 2 Stk. [oder keine, falls kein Schalter vorhanden]

Zusätzliche Informationen

• Artikelnummer: MXS6-20
• Lieferzeit (Tage): 5
• Mindestbestellmenge: 1
• Ursprungsland: JP
• TARIC-Code: 8479899790

Dokumente

• Katalog (PDF)
• Datenblatt
• CAD-Modell
