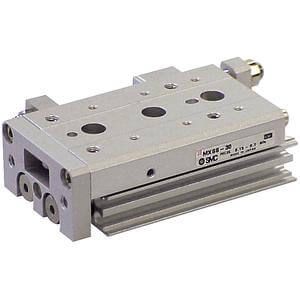

- Anwendungen, die eine präzise Bewegung im Bereich von 10-150 mm (1/2-6") erfordern, benötigen in der Regel einen Zylinder und eine Präzisionsführung. Die MXS-Serie erreicht dies durch die Integration eines Kreuzrollenlagers mit einer Führung und zwei kleinen Luftzylindern zur kompakten Krafterzeugung. Die MXS ist in sechs Größen mit jeweils festgelegten Hublängen erhältlich und standardmäßig mit einer Vorbereitung für Endlagenschalter ausgestattet. Hubeinstellungen sind für den Ausfahrhub, den Einfahrhub oder für beide in Bereichen von 0-5 mm, 0-15 mm und 0-25 mm verfügbar. Darüber hinaus gibt es viele weitere Standardoptionen, darunter Stoßdämpfer, Endverriegelung, axiale Anschlüsse und Puffer.
Hauptmerkmale
- Kompaktschlitten
- Kolbendurchmesser: 6, 8, 12, 16, 20, 25 (mm)
- Hübe: 5 mm bis 150 mm, abhängig vom Kolbendurchmesser
- Mit oder ohne Hubeinstellung, mit oder ohne Stoßdämpfer
- Optionen: Puffer, Endverriegelung, axiale Anschlüsse
- Vielzahl an Schaltern mit unterschiedlichen Leitungslängen
Spezifikationen
- Kolbendurchmesser: 25 mm
- Anschlussgewinde: TF (G)
- Hub: 20 mm
- Einstelleinheit: ohne Einstelleinheit
- Funktion: Standard
- Endlagenschalter: ohne Schalter
- Anschlusskabel oder vorgefertigter Stecker: 0,5 m Anschlusskabel [bzw. keine Angabe bei fehlendem Schalter]
- Anzahl: 2 Stk. [bzw. keine Angabe bei fehlendem Schalter]
Zusätzliche Informationen
- Teilenummer: MXS25TF-20
- Lieferzeit (Tage): 6
- Mindestbestellmenge: 1
- Ursprungsland: JP
- TARIC-Code: 8479899790
