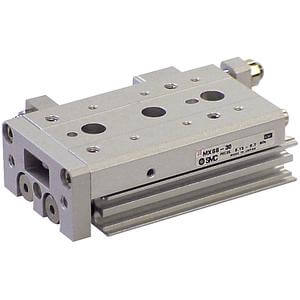

MXS, Schlitten-Antrieb, Kreuzrollenführung – MXS16-125

• Anwendungen, die eine präzise Bewegung im Bereich von 10-150 mm (1/2-6") erfordern, benötigen in der Regel einen Zylinder und eine Präzisionsführung. Die Serie MXS erreicht dies durch die Integration eines Kreuzrollenlagers mit einer Führung und zwei kleinen Luftzylindern zur kompakten Krafterzeugung. Die MXS ist in sechs Größen mit jeweils festgelegten Hublängen erhältlich und serienmäßig mit der Möglichkeit zur Endlagenschalter-Montage ausgestattet. Hubeinstellungen sind für das Ausfahren, Einfahren oder beides in Bereichen von 0-5 mm, 0-15 mm und 0-25 mm erhältlich. Darüber hinaus gibt es viele weitere Standardoptionen, darunter Stoßdämpfer, Endverriegelung, axiale Anschlüsse und Puffer.

Hauptmerkmale

• Schlitten-Tisch
• Kolbendurchmesser: 6, 8, 12, 16, 20, 25 (mm)
• Hübe: 5 mm bis 150 mm, abhängig vom Kolbendurchmesser
• Mit oder ohne Hubeinstellung, mit oder ohne Stoßdämpfer
• Optionen: Puffer, Endverriegelung, axiale Anschlüsse
• Vielzahl an Schaltern mit unterschiedlichen Leitungslängen

Technische Daten

• Kolbendurchmesser: 16 mm
• Anschlussgewinde: Rc
• Hub: 125 mm
• Einstelleinheit: ohne Einstelleinheit
• Funktion: Standard
• Auto-Schalter: ohne Schalter
• Anschlusskabel oder vorverdrahteter Stecker: 0,5 m Anschlusskabel [oder ohne bei Auto-Schalter: ohne]
• Anzahl: 2 Stk. [oder ohne bei Auto-Schalter: ohne]

Zusätzliche Informationen

• Artikelnummer: MXS16-125
• Lieferzeit (Tage): 5
• Mindestbestellmenge: 1
• Ursprungsland: JP
• TARIC-Code: 8479899790
