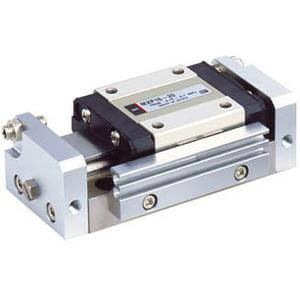

MXP, hochpräziser Schlittentisch (Kugelumlaufführung) – MXP8-20

• Der MXP ist ideal für Anwendungen, die hochpräzise Bewegungen bei kurzen Verfahrwegen erfordern. Der Präzisions-Lineartisch verfügt über eine bearbeitete Führung mit sehr engen Toleranzen, die in Verbindung mit hochgenauen Kugelumlaufführungen arbeitet. Dieser Schlitten ist in der Lage, eine Parallelität innerhalb von 0,02 mm und eine Verdrehsicherung von bis zu 0,03 Grad zu erreichen. Zwei der Montageflächen ermöglichen es, Werkstücke mit einer Toleranz von +/- 0,05 mm plus der Toleranz des Werkstücks zu halten. Der Schlitten enthält zwei Kolben, die unabhängig voneinander arbeiten, um die Bewegung des Antriebs zu gewährleisten.

Hauptmerkmale

• Präzisions-Lineartisch
• Kolbendurchmesser: 6, 8, 10, 12, 16 (mm)
• Hübe: 5 mm bis 30 mm, abhängig vom Kolbendurchmesser
• Mit Gummipuffer, Metallanschlag oder Stoßdämpfer
• Vielzahl von Schaltern mit verschiedenen Leitungslängen

Spezifikationen

• Kolbendurchmesser: 8 mm
• Hub: 20 mm
• Einstellelement: Gummipuffer
• Magnet: Magnet und Schiene
• Auto-Schalter: Ohne Schalter
• Anschlusskabel oder vorverdrahteter Stecker: 0,5 m (bzw. keiner bei Ausführung ohne Schalter)
• Anzahl: 2 Stk. (bzw. keine bei Ausführung ohne Schalter)

Zusätzliche Informationen

• Artikelnummer: MXP8-20
• Lieferzeit (Tage): 5
• Mindestbestellmenge: 1
• Ursprungsland: JP
• TARIC-Code: 8479899790

Dokumente

• Katalog (PDF)
• CAD-Modell
