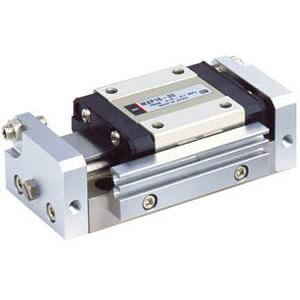

- Die MXP ist ideal für Anwendungen, die hochpräzise Bewegungen bei kurzen Verfahrwegen erfordern. Der Präzisions-Schlittentisch verfügt über eine gefräste Führung mit sehr engen Toleranzen, die in Verbindung mit hochgenauen Kugelumlaufführungen arbeitet. Dieser Schlitten erreicht eine Parallelität innerhalb von 0,02 mm und eine Verdrehsicherung von bis zu 0,03 Grad. Zwei der Montageflächen ermöglichen es, Werkstücke mit einer Toleranz von +/- 0,05 mm zzgl. der Werkstücktoleranz zu halten. Der Schlitten enthält zwei Kolben, die unabhängig voneinander arbeiten, um die Bewegung des Aktuators zu liefern.
Hauptmerkmale
- Präzisions-Schlittentisch
- Kolbendurchmesser: 6, 8, 10, 12, 16 (mm)
- Hübe: 5 mm bis 30 mm je nach Kolbendurchmesser
- Mit Gummi- oder Metallanschlag oder Stoßdämpfer
- Vielzahl an Sensoren mit verschiedenen Anschlusskabel-Längen
Spezifikationen
- Kolbendurchmesser: 6 mm
- Hub: 10 mm
- Einstellelement: C (Metallanschlag)
- Magnet: Magnet und Schiene
- Sensor: Ohne Sensor
- Anschlusskabel oder vorgefertigter Stecker: 0,5 m (oder keine bei Auswahl „Ohne Sensor“)
- Anzahl: 2 Stk. (oder keine bei Auswahl „Ohne Sensor“)
Zusätzliche Informationen
- Artikelnummer: MXP6-10C
- Lieferzeit (Tage): 19
- Mindestbestellmenge: 1
- Ursprungsland: JP
- TARIC-Code: 8479899790
