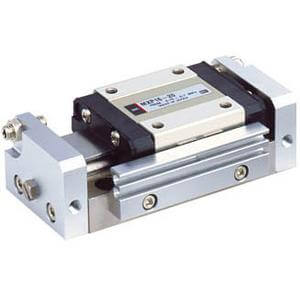

- Der MXP ist ideal für Anwendungen, die hochpräzise Bewegungen bei kurzen Verfahrwegen erfordern. Der Präzisions-Schlittentisch verfügt über eine maschinell bearbeitete Führung mit sehr engen Toleranzen, die in Verbindung mit hochgenauen Kugelumlaufführungen arbeitet. Dieser Schlitten erreicht eine Parallelität von 0,02 mm und eine Verdrehsicherheit von bis zu 0,03 Grad. Zwei der Montageflächen ermöglichen die Werkstückaufnahme mit einer Toleranz von +/- 0,05 mm zzgl. der Werkstücktoleranz. Der Schlitten enthält zwei unabhängig voneinander arbeitende Kolben zur Bewegung des Antriebs.
Hauptmerkmale
- Präzisions-Luftschlittentisch
- Kolbendurchmesser: 6, 8, 10, 12, 16 (mm)
- Hübe: 5 mm bis 30 mm, abhängig vom Kolbendurchmesser
- Mit Gummi- oder Metallanschlag oder Stoßdämpfer
- Vielzahl an Schaltern mit unterschiedlichen Leitungslängen
Spezifikationen
- Kolbendurchmesser: 12 mm
- Hub: 15 mm
- Einstelleinheit: Gummianschlag
- Magnet: Magnet und Schiene
- Autoschalter: Kein Schalter
- Anschlusskabel oder vorverdrahteter Stecker: 0,5 m (bzw. keiner bei Ausführung ohne Schalter)
- Anzahl: 2 Stk. (bzw. keine bei Ausführung ohne Schalter)
Zusätzliche Informationen
- Teilenummer: MXP12-15
- Lieferzeit (Tage): 5
- Mindestbestellmenge: 1
- Ursprungsland: JP
- TARIC-Code: 8479899790
