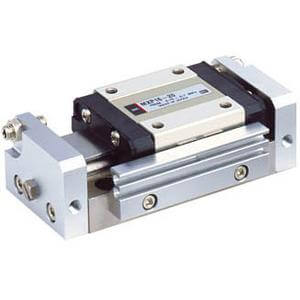

- Der MXP ist ideal für Anwendungen, die hochpräzise Bewegungen bei kurzen Verfahrwegen erfordern. Der Präzisions-Schlittentisch verfügt über eine maschinell bearbeitete Führung mit sehr engen Toleranzen, die in Verbindung mit hochgenauen Kugelumlaufführungen arbeitet. Dieser Schlitten erreicht eine Parallelität von 0,02 mm und eine Verdrehgenauigkeit von bis zu 0,03 Grad. Zwei der Montageflächen ermöglichen es, Werkstücke mit einer Toleranz von +/-0,05 mm zzgl. der Werkstücktoleranz zu spannen. Der Schlitten enthält zwei Kolben, die unabhängig voneinander arbeiten, um die Bewegung des Aktuators zu erzeugen.
Hauptmerkmale
- Präzisions-Schlittentisch (pneumatisch)
- Kolbendurchmesser: 6, 8, 10, 12, 16 (mm)
- Hübe: 5 mm bis 30 mm, abhängig vom Kolbendurchmesser
- Mit Gummi- oder Metallanschlag oder Stoßdämpfer
- Vielzahl von Sensoren mit unterschiedlichen Anschlusskabellängen
Technische Daten
- Kolbendurchmesser: 10 mm
- Hub: 10 mm
- Einstelleinheit: B (Stoßdämpfer)
- Magnet: Magnet und Schiene
- Sensor: Ohne Sensor
- Anschlusskabel oder vorverdrahteter Stecker: 0,5 m (oder entfällt bei keinem Sensor)
- Anzahl: 2 Stk. (oder entfällt bei keinem Sensor)
Zusätzliche Informationen
- Artikelnummer: MXP10-10B
- Lieferzeit (Tage): 3
- Mindestbestellmenge: 1
- Ursprungsland: JP
- TARIC-Code: 8479899790
