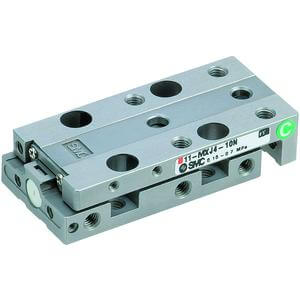

MXJ, Miniatur-Präzisionsschlitteneinheit (ø4,5, ø6, ø8) – MXJ8-15CN

• Luftschlittentisch, doppeltwirkend
• Hochpräzisions-Linearführung
• Kolbendurchmesser (mm): 4,5, 6, 8, 12 und 16
• Hübe bis 50 mm
• Kompakte und leichte Bauweise.

Hauptmerkmale

• Hübe bis 20 mm.
• Front- und Oberseitenmontage.
• Laufparallelität: 0,005 mm.
• Reinraumausführung erhältlich.
• Betriebsdruckbereich: 0,15 bis 0,7 MPa.

Spezifikationen

• Spezifikation: Standardausführung
• Kolbendurchmesser: 8mm
• Symmetrische Ausführung: Standard
• Hub: 15mm
• Justierung: C (Metallanschlag beidseitig)
• Funktion: ohne axiale Leitungsführung
• Schalterschiene: N (ohne Magnet & Schalterschiene)
• Sensor: Ohne Sensor
• Anschlusskabel oder vorgefertigter Stecker: 05 M (bzw. keine Angabe bei Sensor „ohne“)
• Anzahl: 2 Stk. (bzw. keine Angabe bei Sensor „ohne“)

Zusätzliche Informationen

• Teilenummer: MXJ8-15CN
• Lieferzeit (Tage): 22
• Mindestbestellmenge: 1
• Ursprungsland: JP
• TARIC-Code: 8479899790

Dokumente

• Katalog (PDF)
• Datenblatt
• CAD-Modell
