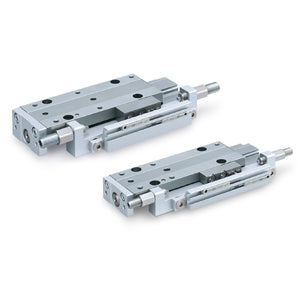

MXJ-Z, Hochpräzisions-Schlitten (ø12, ø16) – MXJ12-50ZN

• Luftschlittentisch, doppeltwirkend
• Hochpräzisions-Linearführung
• Kolbendurchmesser (mm): 4,5, 6, 8, 12 und 16
• Hub bis zu 50 mm
• Kompaktes und leichtes Design.

Hauptmerkmale

• Hub bis zu 50 mm.
• Positionierstifte an 4 Flächen.
• Seitliche Montage möglich.
• Parallelität bei Bewegung: 0,005 mm.
• Große Auswahl an Einstelloptionen.
• Betriebsdruckbereich: 0,1 bis 0,7 MPa.

Spezifikationen

• Kolbendurchmesser: 12 mm
• Schienentyp für Sensoren: N (ohne Schiene, ohne Magnet)
• Hub: 50 mm
• Kabel oder Stecker: 0,5 m (oder keine bei Ausführung ohne Sensor)
• Anzahl: 2 Stk. (oder keine bei Ausführung ohne Sensor)
• Symmetrische Ausführung: Standard
• Justiereinheit: ohne Justiereinheit
• Sensor: ohne Sensor
• Kundenspezifische Ausführung: keine

Zusätzliche Informationen

• Artikelnummer: MXJ12-50ZN
• Lieferzeit (Tage): 22
• Mindestbestellmenge: 1
• Ursprungsland: JP
• TARIC-Code: 8479899790

Dokumente

• Katalog (PDF)
• Datenblatt
• CAD-Modell
