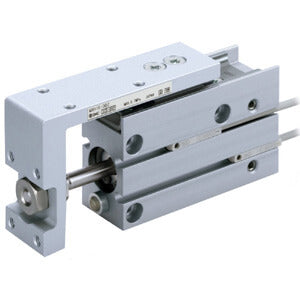

MXH-Z, Kompakter Schlittentisch, Linearführung – MXH20-50Z

• Wir freuen uns, den verbesserten Kompakt-Schlittentisch der Serie MXH-Z vorstellen zu können. Dieses neue Modell verfügt über eine hochsteife Linearführung, die ein um bis zu 240 % erhöhtes zulässiges Moment erzeugt und sich somit für Anwendungen eignet, bei denen sich das Werkstück in großem Abstand befindet. Die flexible und leichte Serie MXH-Z ist in Kolbendurchmessern von 6 bis 20 mm erhältlich und kann in vier Richtungen montiert sowie von drei Seiten mit Anschlüssen versehen werden. Aufgrund seiner hohen Laufparallelität ist der äußerst präzise Schlittentisch besonders nützlich für Anwendungen im Bereich Transport und Positionierung sowie bei Platzmangel, wie etwa bei Dispensern. Die Option zur direkten Montage der D-M9*-Rund-Auto-Schalter reduziert zudem die Arbeitskosten.

Hauptmerkmale

• Kolbendurchmesser: 6, 10, 16, 20 mm
• Option für spezielle (kundenspezifische) Anschlüsse
• Gummipuffer
• RoHS-konform
• Für Auto-Schalter geeignet

Technische Daten

• Kolbendurchmesser: 20 mm
• Hub: 50 mm
• Auto-Schalter: Ohne Schalter
• Anschlusskabel oder vorverdrahteter Stecker: 0,5 m (oder keine bei Auswahl „Ohne Schalter“)
• Anzahl: 2 Stk. (oder keine bei Auswahl „Ohne Schalter“)
• Kundenspezifische Ausführung: Keine

Zusätzliche Informationen

• Artikelnummer: MXH20-50Z
• Lieferzeit (Tage): 5
• Mindestbestellmenge: 1
• Ursprungsland: JP
• TARIC-Code: 8479899790

Dokumente

• Katalog (PDF)
• Datenblatt
• CAD-Modell
• Bedienungsanleitung
