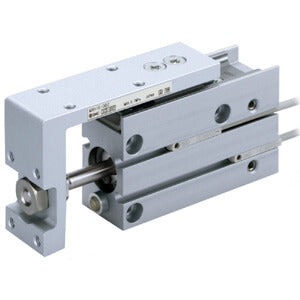

MXH-Z, Kompakte Schlittenplatte, Linearführung – MXH20-40Z

• Wir freuen uns, Ihnen den verbesserten kompakten MXH-Z-Serie-Schiebetisch vorstellen zu können. Dieses neue Modell verfügt über eine hochsteife Linearführung, die eine um bis zu 240 % erhöhte zulässige Dynamik ermöglicht und es für Anwendungen geeignet macht, bei denen das Werkstück weit entfernt ist. Die MXH-Z-Serie ist flexibel und leicht und in Bohrungen von 6 bis 20 mm erhältlich, wobei sie in vier Richtungen montiert und in drei Richtungen angeschlossen werden kann. Dank ihrer hohen Laufparallelität ist der äußerst präzise Schiebetisch besonders für Anwendungen im Bereich Transport und Positionierung sowie für Anwendungen mit begrenztem Platzangebot wie Dosiergeräte geeignet. Die Option zur direkten Montage von D-M9*-Rundautoschaltern reduziert außerdem die Arbeitskosten.

Hauptmerkmale

• Bohrungsgrößen: 6, 10, 16, 20 mm
• Spezielle (nicht standardisierte) Anschlussposition
• Gummipuffer
• RoHS-konform
• Für Autoschalter geeignet

Spezifikationen

• Bohrungsgröße: 20 mm
• Hub: 40 mm
• Autoschalter: Kein Schalter
• Fühlerkabel oder vorkabelierter Stecker: 0,5 m (oder keiner bei keinem Schalter)
• Anzahl: 2 Stk. (oder keiner bei keinem Schalter)
• Auf Bestellung gefertigt: Kein

Zusätzliche Informationen

• Teilenummer: MXH20-40Z
• Lieferzeit (Tage): 5
• Mindestbestellmenge: 1
• Herkunftsland: JP
• TARIC-Code: 8479899790

Dokumente

• Katalog (PDF)
• Datenblatt
• CAD-Modell
• Bedienungsanleitung
