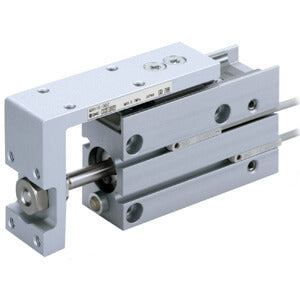

MXH-Z, Kompakter Schlittentisch, Linearführung – MXH16-60Z

• Wir freuen uns, den verbesserten Kompakt-Schlittentisch der Serie MXH-Z vorstellen zu können. Dieses neue Modell verfügt über eine hochsteife Linearführung, die ein um bis zu 240 % höheres zulässiges Moment ermöglicht und sich somit für Anwendungen eignet, bei denen das Werkstück weit entfernt ist. Die flexible und leichte Serie MXH-Z ist in Kolbendurchmessern von 6 bis 20 mm erhältlich, kann in vier Richtungen montiert und in drei Richtungen angeschlossen werden. Aufgrund ihrer hohen Laufparallelität ist die Schlitteneinheit äußerst präzise und eignet sich besonders für Transport- und Positionierungsanwendungen sowie für Anwendungen mit begrenztem Platzangebot, wie z. B. Dosierer. Die Option zur direkten Montage von runden Auto-Schaltern der Serie D-M9* reduziert zudem den Arbeitsaufwand.

Hauptmerkmale

• Kolbendurchmesser: 6, 10, 16, 20 mm
• Spezielle (kundenspezifische) Anschlussoption
• Gummipuffer
• RoHS-konform
• Für Auto-Schalter geeignet

Technische Daten

• Kolbendurchmesser: 16 mm
• Hub: 60 mm
• Auto-Schalter: Ohne Schalter
• Anschlusskabel oder vorgefertigter Stecker: 0,5 m (bzw. keiner bei Ausführung ohne Schalter)
• Anzahl: 2 Stk. (bzw. keine bei Ausführung ohne Schalter)
• Auftragsbezogene Fertigung: Keine

Zusätzliche Informationen

• Artikelnummer: MXH16-60Z
• Lieferzeit (Tage): 5
• Mindestbestellmenge: 1
• Ursprungsland: JP
• TARIC-Code: 8479899790

Dokumente

• Katalog (PDF)
• Datenblatt
• CAD-Modell
• Bedienungsanleitung
