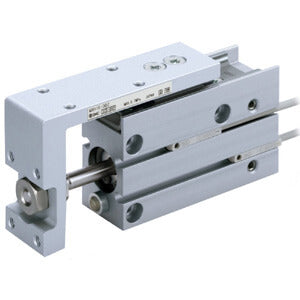

MXH-Z, Kompakt-Schlitteneinheit, Linearführung – MXH16-25Z

• Wir freuen uns, den verbesserten Kompakt-Schlitten der Serie MXH-Z vorstellen zu dürfen. Dieses neue Modell verfügt über eine hochsteife Linearführung, die ein bis zu 240 % höheres zulässiges Moment erzeugt und den Einsatz in Anwendungen ermöglicht, bei denen sich das Werkstück in großem Abstand befindet. Die flexible und leichte Serie MXH-Z ist mit Kolbendurchmessern von 6 bis 20 mm erhältlich, kann in vier Richtungen montiert und an drei Seiten angeschlossen werden. Dank der hohen Parallelität des Laufs ist der Schlitten äußerst präzise und eignet sich besonders für Transport- und Positionierungsaufgaben sowie für Anwendungen mit begrenztem Platzangebot, wie z. B. bei Dispensern. Die Option zur direkten Montage der runden D-M9*-Autoschalter reduziert zudem den Arbeitsaufwand.

Hauptmerkmale

• Kolbendurchmesser: 6, 10, 16, 20 mm
• Sonderanschlüsse (nicht standardmäßig) optional
• Gummipuffer
• RoHS-konform
• Für Autoschalter geeignet

Spezifikationen

• Kolbendurchmesser: 16 mm
• Hub: 25 mm
• Autoschalter: Kein Schalter
• Kabel oder Stecker: 0,5 m (bzw. keiner bei Ausführung ohne Schalter)
• Anzahl: 2 Stk. (bzw. keine bei Ausführung ohne Schalter)
• Sonderanfertigung: Keine

Zusätzliche Informationen

• Artikelnummer: MXH16-25Z
• Lieferzeit (Tage): 5
• Mindestbestellmenge: 1
• Ursprungsland: JP
• TARIC-Code: 8479899790

Dokumente

• Katalog (PDF)
• Datenblatt
• CAD-Modell
• Bedienungsanleitung
