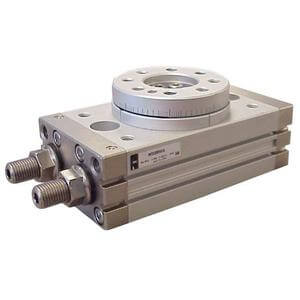

MSQ*10~200, Drehtisch, Zahnstange & Ritzel, Basis & Hochpräzision – MSQB70R

• Der Kompakt-Drehtisch der Serie MSQ ist ideal für Materialtransferanwendungen geeignet. Er vereint Lager zur Lastaufnahme und eine Montagefläche mit einem Schwenkantrieb nach dem Zahnstangenprinzip. Die sieben Baugrößen 10, 20, 30, 50, 70, 100 und 200 verfügen über einen Einstellbereich von 0-190 Grad und sind für die Verwendung von Sensoren geeignet. Zu den weiteren Merkmalen zählen eine Hohlwelle und die Möglichkeit der direkten Lastmontage.

Hauptmerkmale

• Drehtisch nach dem Zahnstangenprinzip – Basisausführung
• Sieben Baugrößen erhältlich
• Direkte Lastmontage möglich
• Einstellung von einer Seite
• Sensor-geeignet

Spezifikationen

• Reinraumserie: Keine
• Modell: MSQ
• Präzision: B (Basis)
• Größe: 70
• Suffix: R (Stoßdämpfer)
• Sensor: Ohne Sensor
• Kabel oder konfektionierter Stecker: 0,5 m [Oder kein Kabel bei Ausführung ohne Sensor]
• Anzahl: 2 Stk. [Oder keine Angabe bei Ausführung ohne Sensor]
• Gewindeart: M5 [10,20]
• Rc 1/8 [30,50,70,100,200]:

Zusätzliche Informationen

• Artikelnummer: MSQB70R
• Lieferzeit (Tage): 5
• Mindestbestellmenge: 1
• Ursprungsland: JP
• TARIC-Code: 8479899790

Dokumente

• Katalog (PDF)
• Datenblatt
• CAD-Modell
