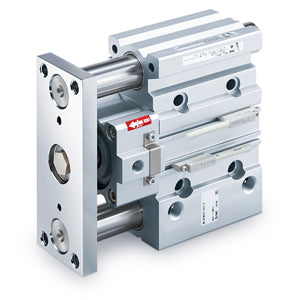

MLGP-B/F-Z (ø40 bis ø100), flacher Führungszylinder mit Arretierung – MLGPM80TF-300Z-B

• Geführte Typ-Endzylinder mit Endanschlag sind je nach Zylindermodell mit verschiedenen Verriegelungsverfahren und Verriegelungsoptionen in eine oder beide Richtungen erhältlich. Not- und Zwischenstopps sind möglich. Die Verriegelungsposition kann an eine äußere Anschlagposition oder an die Dicke der eingespannten Werkstücke angepasst werden.

Hauptmerkmale

• Mit Verriegelung.
• Stoppen an jeder beliebigen Hubposition möglich.
• Verriegelungsrichtung wählbar.
• Kompakt & leicht.
• Kolbenhubdurchmesser: 40, 50, 63, 80, 100 (mm).
• Hub von 5 bis 350 mm (abhängig vom Kolbenhubdurchmesser).
• 4 Arten der Montage sind möglich: Oberflagenmontage, Seitenmontage, Unterflagenmontage und Seitenmontage in T-Nuten.
• Autoschalter können auf 2 Flächen montiert werden.

Technische Daten

• Lagerart: M (Gleitlager)
• Kolbenhubdurchmesser: 80 mm
• Anschlussart: TF (G)
• Hub: 300
• Verriegelungsrichtung: B (Verriegelung im Rückhub)
• Autoschalter: Ohne Schalter
• Freileitung oder vorkabelter Anschluss: 0,5 m (oder keiner im Fall ohne Schalter)
• Anzahl: 2 Stk. (oder keiner im Fall ohne Schalter)

Zusätzliche Informationen

• Teilenummer: MLGPM80TF-300Z-B
• Lieferzeit (Tage): 31
• Mindestbestellmenge: 1
• Herkunftsland: JP
• TARIC-Code: 8479899790
