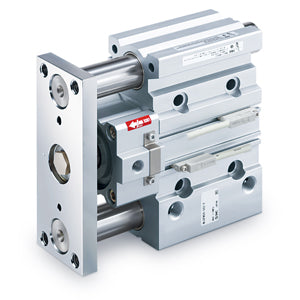

MLGP-B/F-Z (ø40 bis ø100), flacher Führungzylinder mit Arretierung – MLGPM63TF-250Z-B

• Geführte Zylinder mit Endverriegelung sind je nach Zylindermodell mit einer Vielzahl von Verriegelungsmethoden und Verriegelungsoptionen in einer oder beiden Richtungen erhältlich. Notstopps und Zwischenstopps sind möglich. Die Verriegelungsposition kann angepasst werden, um eine externe Stopperposition oder die Dicke der eingespannten Werkstücke zu berücksichtigen.

Hauptmerkmale

• Mit Verriegelung.
• Stopp in jeder Hubposition möglich.
• Verriegelungsrichtung wählbar.
• Kompakt & leicht.
• Kolbendurchmesser: 40, 50, 63, 80, 100 (mm).
• Hübe von 5 bis 350 mm (je nach Kolbendurchmesser).
• 4 Montagearten möglich: oben, seitlich, unten und T-Nut-Montage seitlich.
• Auto-Schalter können an 2 Flächen montiert werden.

Spezifikationen

• Lagerart: M (Gleitlager)
• Kolbendurchmesser: 63 mm
• Anschlussart: TF (G)
• Hub: 250
• Verriegelungsrichtung: B (Verriegelung im Einfahrhub)
• Auto-Schalter: Ohne Schalter
• Anschlusskabel oder vorgefertigter Stecker: 0,5 m (bzw. keine bei Ausführung ohne Schalter)
• Anzahl: 2 Stk. (bzw. keine bei Ausführung ohne Schalter)

Zusätzliche Informationen

• Teilenummer: MLGPM63TF-250Z-B
• Lieferzeit (Tage): 31
• Mindestbestellmenge: 1
• Ursprungsland: JP
• TARIC-Code: 8479899790

Dokumente

• Katalog (PDF)
• CAD-Modell
