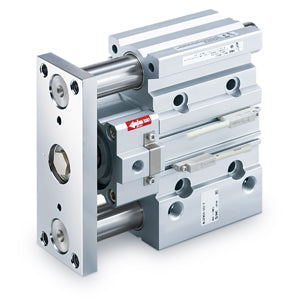

MLGP-B/F-Z (ø40 bis ø100), flacher Führungszylinder mit Arretierung – MLGPM50TF-100Z-B

• Zylinder mit Endlagenverriegelung und Führung sind je nach Zylindermodell mit einer Vielzahl von Verriegelungsmethoden und Verriegelungsoptionen in eine oder beide Richtungen erhältlich. Not-Halt und Zwischenstopps sind möglich. Die Verriegelungsposition kann angepasst werden, um eine externe Stopperposition oder die Dicke der gespannten Werkstücke zu berücksichtigen.

Hauptmerkmale

• Mit Verriegelung.
• Stoppen an jeder Hubposition möglich.
• Verriegelungsrichtung wählbar.
• Kompaktheit & Leichtbauweise.
• Kolbendurchmesser: 40, 50, 63, 80, 100 (mm).
• Hübe von 5 bis 350 mm (je nach Kolbendurchmesser).
• 4 Montagearten möglich: Oberseitenmontage, Seitenmontage, Bodenmontage und T-Nut-Seitenmontage.
• Autoschalter können auf 2 Flächen montiert werden.

Spezifikationen

• Kolbendurchmesser: 50 mm
• Anschlussart: TF (G)
• Hub: 100
• Kabel oder vorverdrahteter Stecker: 0,5 m (oder keine bei Schalterausführung ohne)
• Anzahl: 2 Stk. (oder keine bei Schalterausführung ohne)
• Verriegelungsrichtung: B (Verriegelung im Einfahrhub)
• Autoschalter: Ohne Schalter
• Lagerart: M (Gleitlager)

Zusätzliche Informationen

• Artikelnummer: MLGPM50TF-100Z-B
• Lieferzeit (Tage): 31
• Mindestbestellmenge: 1
• Herkunftsland: JP
• TARIC-Code: 8479899790
