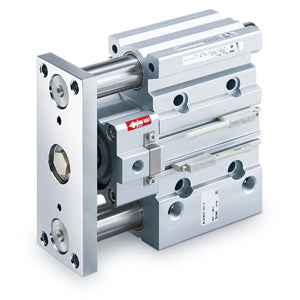

MLGP-B/F-Z (ø40 bis ø100), flacher Führungszylinder mit Arretierung – MLGPM40TF-75Z-B

• Geführte Endlagenzylinder mit Endlagensperre sind je nach Zylindermodell mit verschiedenen Verriegelungsverfahren und Verriegelungsoptionen in eine oder beide Richtungen erhältlich. Not- und Zwischenstopps sind möglich. Die Verriegelungsposition kann an eine äußere Anschlagposition oder an die Dicke der eingespannten Werkstücke angepasst werden.

Hauptmerkmale

• Mit Verriegelung.
• Stoppen an jeder beliebigen Hubposition möglich.
• Verriegelungsrichtung wählbar.
• Kompakt und leicht.
• Kolbenhub: 40, 50, 63, 80, 100 (mm).
• Hub von 5 bis 350 mm (abhängig vom Kolbenhub).
• 4 Arten der Montage sind möglich: Oberseitenmontage, Seitenmontage, Unterseitenmontage und Seitenmontage in T-Nut.
• Autoschalter können auf 2 Flächen montiert werden.

Technische Daten

• Lagerart: M (Gleitlager)
• Kolbenhub: 40 mm
• Anschlussart: TF (G)
• Hub: 75
• Verriegelungsrichtung: B (Verriegelung des Rückhubes)
• Autoschalter: Ohne Schalter
• Fühlerkabel oder vorkabelierter Stecker: 0,5 m (oder keiner im Fall ohne Schalter)
• Anzahl: 2 Stk. (oder keiner im Fall ohne Schalter)

Zusätzliche Informationen

• Teilenummer: MLGPM40TF-75Z-B
• Lieferzeit (Tage): 25
• Mindestbestellmenge: 1
• Herkunftsland: JP
• TARIC-Code: 8479899790

Dokumente

• Katalog (PDF)
• CAD-Modell
