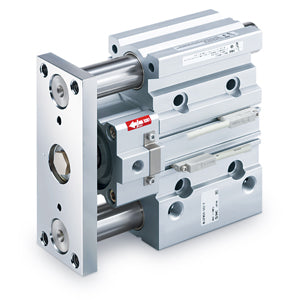

MLGP-B/F-Z (ø40 bis ø100), flacher Führungzylinder mit Arretierung – MLGPM100TF-75Z-B

• Geführte Zylinder mit Endverriegelung sind je nach Zylindermodell mit einer Vielzahl von Verriegelungsmethoden und Verriegelungsoptionen in einer oder beiden Richtungen erhältlich. Not-Halt und Zwischenstopps sind möglich. Die Verriegelungsposition kann angepasst werden, um eine externe Stopperposition oder die Dicke der eingespannten Werkstücke zu berücksichtigen.

Hauptmerkmale

• Mit Verriegelung.
• Stoppen an jeder Hubposition möglich.
• Verriegelungsrichtung wählbar.
• Kompaktheit & Leichtigkeit.
• Kolbendurchmesser: 40, 50, 63, 80, 100 (mm).
• Hübe von 5 bis 350 mm (je nach Kolbendurchmesser).
• 4 Montagearten möglich: Oberseitenmontage, Seitenmontage, Bodenmontage und T-Nut-Seitenmontage.
• Autoschalter können an 2 Flächen montiert werden.

Spezifikationen

• Lagerart: M (Gleitlager)
• Kolbendurchmesser: 100 mm
• Anschlussart: TF (G)
• Hub: 75
• Verriegelungsrichtung: B (Verriegelung im Einfahrhub)
• Autoschalter: Ohne Schalter
• Kabel oder vorgefertigter Stecker: 0,5 m (oder keine bei Auswahl „Ohne Schalter“)
• Anzahl: 2 Stk. (oder keine bei Auswahl „Ohne Schalter“)

Zusätzliche Informationen

• Artikelnummer: MLGPM100TF-75Z-B
• Lieferzeit (Tage): 31
• Mindestbestellmenge: 1
• Ursprungsland: JP
• TARIC-Code: 8479899790

Dokumente

• Katalog (PDF)
• CAD-Modell
