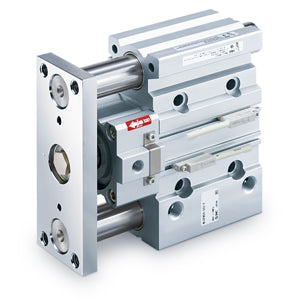

MLGP-B/F-Z (ø40 bis ø100), flacher Führungszylinder mit Arretierung – MLGPM100TF-50Z-B

• Geführte Endlagenverriegelungszylinder sind je nach Zylindermodell mit einer Vielzahl von Verriegelungsmethoden und Verriegelungsoptionen in einer oder beiden Richtungen erhältlich. Not-Halt und Zwischenstopps sind möglich. Die Verriegelungsposition kann an eine externe Stopperposition oder die Dicke der eingespannten Werkstücke angepasst werden.

Hauptmerkmale

• Mit Verriegelung.
• Stoppen an jeder Hubposition möglich.
• Verriegelungsrichtung wählbar.
• Kompakt & leicht.
• Kolbendurchmesser: 40, 50, 63, 80, 100 (mm).
• Hübe von 5 bis 350 mm (je nach Kolbendurchmesser).
• 4 Montagearten möglich: oben, seitlich, unten und T-Nut seitlich.
• Auto-Schalter können an 2 Flächen montiert werden.

Spezifikationen

• Lagerart: M (Gleitlager)
• Kolbendurchmesser: 100mm
• Anschlussart: TF (G)
• Hub: 50
• Verriegelungsrichtung: B (Verriegelung im Einfahrhub)
• Auto-Schalter: Ohne Schalter
• Kabel oder Stecker: 0,5 m (bzw. keine Angabe bei fehlendem Schalter)
• Anzahl: 2 Stk. (bzw. keine Angabe bei fehlendem Schalter)

Zusätzliche Informationen

• Teilenummer: MLGPM100TF-50Z-B
• Lieferzeit (Tage): 25
• Mindestbestellmenge: 1
• Herkunftsland: JP
• TARIC-Code: 8479899790
