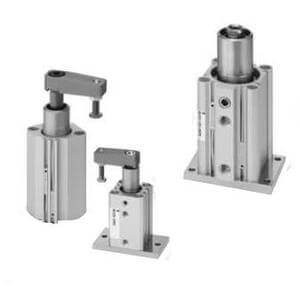

MK-Z-Drehspannzylinder, Standardausführung mit Nuten zur Montage von Automatikschaltern – MKB50TF-30LZ

• Auf Kundenwunsch nach einer Auswahl wartungsfreundlicher Drehspannzylinder mit verschiedenen Hublängen und zwei Befestigungsmöglichkeiten haben unsere F&E-Ingenieure einfach die besten Eigenschaften zweier bestehender SMC-Produkte – der Serien MK und MK2 – kombiniert und in unsere neu zusammengeführte und verbesserte Serie MK integriert. Die neue Serie MK ist mit Kolbendurchmessern von 12 bis 63 mm und je nach Modell mit Spannhublängen bis zu 50 mm erhältlich. Sie erfüllt die Anforderungen unserer Kunden mit der Wahl zwischen Gehäuse- und Durchgangsbohrungsbefestigung sowie einer einfachen Wartung dank vollständig austauschbarer Dichtungen und Führungsstifte. Die neuen Drehspannzylinder sind für den Einsatz mit unserem kompakten automatischen Schalter D-M9 ausgelegt, der an allen vier Seiten montiert werden kann (bei 20 und 25 mm nur an zwei Seiten). Bei Bedarf können sie außerdem mit unserem gegen Magnetfelder beständigen automatischen Schalter der Serie D-P3DW verwendet werden.

Hauptmerkmale

• Die Länge wurde im Vergleich zum MK2 reduziert und entspricht in etwa der des MK.
• Kolbendurchmesser (mm): 12, 16, 20, 25, 32, 40, 50, 63
• Der kompakte automatische Schalter D-M9 kann an vier Seiten montiert werden.
• Ein gegen Magnetfelder beständiger automatischer Schalter kann verwendet werden.
• Ein Gehäuse ermöglicht zwei Arten der Zylinderbefestigung.

Technische Daten

• Befestigung: B (Durchgangsbohrung/beidseitig mit Gewinde, Grundausführung)
• Kolbendurchmesser: Ø50 mm
• Anschlussgewinde: TF (G)
• Spannhub: 30 mm
• Drehrichtung: L (gegen den Uhrzeigersinn)
• Gehäuseoption: Standard (Innengewinde)
• Automatischer Schalter: Ohne Schalter
• Anschlussleitung oder vorkonfektionierter Steckverbinder: 0,5 m [oder keine bei Ausführung ohne Schalter]
• Anzahl: 2 Stk. [oder keine bei Ausführung ohne Schalter]
• Sonderanfertigung: Keine

Zusätzliche Informationen

• Artikelnummer: MKB50TF-30LZ
• Lieferzeit (Tage): 5
• Mindestbestellmenge: 1
• Ursprungsland: JP
• TARIC-Code: 8479899790

Dokumente

• Katalog (PDF)
• Datenblatt
• CAD-Modell
