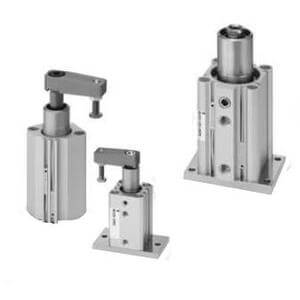

- Auf Kundenwunsch nach einer Reihe wartungsfreundlicher Schwenkspannzylinder mit einer guten Auswahl an Hubvarianten und zwei Befestigungsmöglichkeiten haben unsere F&E-Ingenieure einfach die besten Eigenschaften zweier bestehender SMC-Produkte – der Serien MK und MK2 – in unserer neu zusammengeführten und verbesserten Serie MK vereint. Die neue Serie MK ist in Kolbendurchmessern von 12 bis 63 mm und je nach Modell mit Spannhublängen bis zu 50 mm erhältlich. Sie erfüllt die Kundenbedürfnisse durch die Wahlmöglichkeit zwischen Gehäuse- und Durchgangsbohrungsbefestigung sowie durch einfache Wartungsmöglichkeiten dank vollständig austauschbarer Dichtungen und Führungsbolzen. Konzipiert für den Einsatz mit unserem kompakten Näherungsschalter D-M9, der auf allen vier Seiten montiert werden kann (bei 20 und 25 mm nur auf 2 Seiten), können diese neuen Schwenkspannzylinder bei Bedarf auch in Verbindung mit unserem magnetfeldfesten Näherungsschalter der Serie D-P3DW verwendet werden.
Hauptmerkmale
- Die Länge wurde im Vergleich zur MK2 reduziert und entspricht in etwa der der MK.
- Kolbendurchmesser (mm): 12, 16, 20, 25, 32, 40, 50, 63
- Kompakter Näherungsschalter D-M9 auf 4 Seiten montierbar.
- Magnetfeldfester Näherungsschalter kann verwendet werden.
- 2 Arten der Zylinderbefestigung bei einem Gehäuse verfügbar.
Spezifikationen
- Befestigung: B (Durchgangsbohrung/beidseitiges Gewinde, Grundausführung)
- Kolbendurchmesser: Ø25 mm
- Anschlussgewinde: M-Gewinde
- Spannhub: 20 mm
- Schwenkrichtung: R (Rechtsdrehend)
- Gehäuseoption: Standard (Innengewinde)
- Näherungsschalter: Ohne Schalter
- Anschlusskabel oder vorgefertigter Stecker: 0,5 m [oder keine bei Ausführung ohne Schalter]
- Anzahl: 2 Stk. [oder keine bei Ausführung ohne Schalter]
- kundenspezifisch: keine
Zusätzliche Informationen
- Artikelnummer: MKB25-20RZ
- Lieferzeit (Tage): 5
- Mindestbestellmenge: 1
- Ursprungsland: JP
- TARIC-Code: 8479899790
Dokumente
