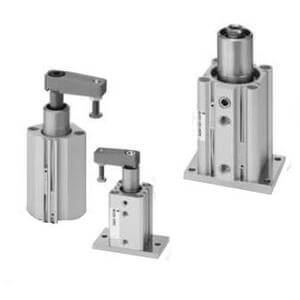

- Als Reaktion auf Kundenanfragen nach einer Reihe wartungsfreundlicher Schwenkspannzylinder mit einer guten Auswahl an Hubvarianten und doppelten Befestigungsmöglichkeiten haben unsere F&E-Ingenieure einfach die besten Merkmale zweier bestehender SMC-Produkte – der Serien MK und MK2 – genommen und sie in unserer neu zusammengeführten und verbesserten Serie MK vereint. Die neue Serie MK ist in Kolbendurchmessern von 12 bis 63 mm und je nach Modell mit Spannhublängen von bis zu 50 mm erhältlich. Sie erfüllt die Anforderungen unserer Kunden durch die Auswahl an Körper- und Durchgangslochbefestigung sowie einfache Wartungsmöglichkeiten mit vollständig austauschbaren Dichtungen und Führungsstiften. Diese neuen Schwenkspannzylinder sind für den Einsatz mit unserem kompakten Auto-Switch D-M9 konzipiert, der an allen vier Seiten montiert werden kann (bei 20 und 25 mm nur an 2 Seiten). Bei Bedarf können sie auch in Verbindung mit unserem magnetfeldresistenten Auto-Switch der Serie D-P3DW verwendet werden.
Hauptmerkmale
- Die Baulänge wurde im Vergleich zur MK2 reduziert und entspricht in etwa der Länge der MK.
- Kolbendurchmesser (mm): 12, 16, 20, 25, 32, 40, 50, 63
- Der kompakte Auto-Switch D-M9 kann an 4 Seiten montiert werden.
- Magnetfeldresistenter Auto-Switch kann verwendet werden.
- Zwei Arten der Zylinderbefestigung sind in einem Gehäuse verfügbar.
Spezifikationen
- Befestigung: B (Durchgangsbohrung/beidseitiges Gewinde, Grundausführung)
- Kolbendurchmesser: Ø20 mm
- Anschlussgewinde: M-Gewinde
- Spannhub: 20 mm
- Drehrichtung: R (im Uhrzeigersinn)
- Gehäuseoption: Standard (Innengewinde)
- Auto-Switch: Ohne Schalter
- Anschlusskabel oder vorgefertigter Stecker: 0,5 m [bzw. entfällt bei Ausführung ohne Schalter]
- Anzahl: 2 Stk. [bzw. entfällt bei Ausführung ohne Schalter]
- Sonderanfertigung: Keine
Zusätzliche Informationen
- Teilenummer: MKB20-20RZ
- Lieferzeit (Tage): 5
- Mindestbestellmenge: 1
- Ursprungsland: CN
- TARIC-Code: 8479899790
