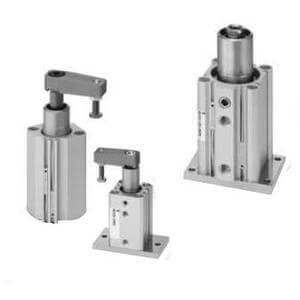

- Aufgrund von Kundenanfragen nach einer Reihe wartungsfreundlicher Schwenkspannzylinder mit einer guten Auswahl an Hubvarianten und doppelten Befestigungsmöglichkeiten haben unsere F&E-Ingenieure einfach die besten Merkmale zweier bestehender SMC-Produkte – Serie MK und MK2 – in unserer neu zusammengefassten und verbesserten Serie MK vereint. Die neue MK-Serie ist in Kolbendurchmessern von 12 bis 63 mm und je nach Modell mit Spannhublängen von bis zu 50 mm erhältlich. Sie erfüllt die Anforderungen unserer Kunden durch die Option von Gehäuse- und Durchgangsbohrungsbefestigungen sowie einfache Wartungsmöglichkeiten mit vollständig austauschbaren Dichtungen und Führungsstiften. Diese neuen Schwenkspannzylinder wurden für den Einsatz mit unserem kompakten Näherungsschalter D-M9 entwickelt, der an allen vier Seiten montiert werden kann (bei 20 und 25 mm nur an 2 Seiten). Bei Bedarf können sie auch in Verbindung mit unserem magnetfeldfesten Näherungsschalter der Serie D-P3DW verwendet werden.
Hauptmerkmale
- Die Länge wurde im Vergleich zur MK2 reduziert und entspricht in etwa der Länge der MK.
- Kolbendurchmesser (mm): 12, 16, 20, 25, 32, 40, 50, 63
- Kompakter Näherungsschalter D-M9 kann an 4 Seiten montiert werden.
- Magnetfeldfester Näherungsschalter kann verwendet werden.
- 2 Arten der Zylinderbefestigung sind mit einem Gehäuse möglich.
Spezifikationen
- Befestigung: B (Durchgangsbohrung/beidseitig mit Gewinde, Grundausführung)
- Kolbendurchmesser: Ø20 mm
- Anschlussgewinde: M-Gewinde
- Spannhub: 10 mm
- Schwenkrichtung: L (gegen den Uhrzeigersinn)
- Gehäuseoption: Standard (Innengewinde)
- Näherungsschalter: Ohne Schalter
- Kabel oder Stecker: 0,5 m [oder keine, falls kein Schalter]
- Anzahl: 2 Stk. [oder keine, falls kein Schalter]
- Sonderanfertigung: Keine
Zusätzliche Informationen
- Artikelnummer: MKB20-10LZ
- Lieferzeit (Tage): 5
- Mindestbestellmenge: 1
- Ursprungsland: CN
- TARIC-Code: 8479899790
