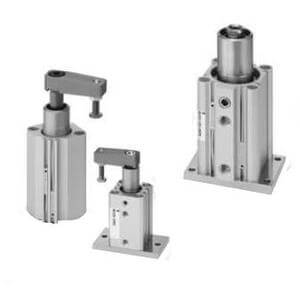

MK-Z Drehklemmzylinder, Standardausführung mit Montagenuten für Auto-Schalter – MKB12-30LZ

• Auf Kundenanfragen nach einem Sortiment wartungsfreundlicher Schwenkspannzylinder mit einer großen Auswahl an Hubvarianten und zwei Befestigungsmöglichkeiten haben unsere F&E-Ingenieure einfach die besten Merkmale zweier bestehender SMC-Produkte – der Serien MK und MK2 – übernommen und in unserer neu zusammengeführten und verbesserten Serie MK vereint. Die neue Serie MK ist je nach gewähltem Modell mit Bohrungsdurchmessern von 12 bis 63 mm und Spannhublängen bis zu 50 mm erhältlich. Sie erfüllt die Anforderungen unserer Kunden durch die Wahl zwischen Gehäuse- und Durchgangslochmontage sowie durch einfache Wartungsmöglichkeiten mit vollständig austauschbaren Dichtungen und Führungsstiften. Die neuen Schwenkspannzylinder sind für den Einsatz mit unserem kompakten Magnetschalter D-M9 ausgelegt, der an allen vier Seiten montiert werden kann (bei 20 und 25 mm nur an zwei Seiten). Bei Bedarf können sie außerdem in Verbindung mit unserem magnetfeldresistenten Magnetschalter der Serie D-P3DW verwendet werden.

Wichtige Merkmale

• Die Länge wurde im Vergleich zur Serie MK2 reduziert und entspricht in etwa der Länge der Serie MK.
• Bohrungsdurchmesser (mm): 12, 16, 20, 25, 32, 40, 50, 63
• Der kompakte Magnetschalter D-M9 kann an 4 Seiten montiert werden.
• Ein magnetfeldresistenter Magnetschalter kann verwendet werden.
• Mit einem Gehäuse sind 2 Zylinderbefestigungsarten verfügbar.

Technische Daten

• Befestigung: B (Durchgangsbohrung/beidseitig mit Gewinde, Grundausführung)
• Bohrungsdurchmesser: Ø12 mm
• Anschlussgewinde: M-Gewinde
• Spannhub: 30 mm
• Schwenkrichtung: L (gegen den Uhrzeigersinn)
• Gehäuseoption: Standard (Innengewinde)
• Magnetschalter: Ohne Schalter
• Anschlussleitung oder vorkonfektionierter Stecker: 0,5 m [entfällt bei Ausführung ohne Schalter]
• Anzahl: 2 Stk. [entfällt bei Ausführung ohne Schalter]
• Sonderanfertigung: Keine

Zusätzliche Informationen

• Artikelnummer: MKB12-30LZ
• Lieferzeit (Tage): 5
• Mindestbestellmenge: 1
• Ursprungsland: JP
• TARIC-Code: 8479899790

Dokumente

• Katalog (PDF)
• Datenblatt
• CAD-Modell
