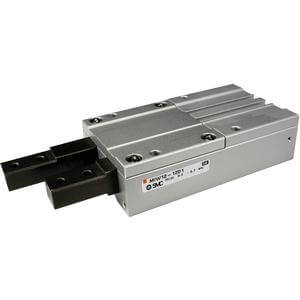

MIW, Hemmung, 2-Finger-Ausführung – MIW25-25D

• Die Serie MIW ist ein Schlittenführungszylinder mit zwei nacheinander betätigten Fingern. Die sequentielle Betätigung nutzt einen mechanisch verriegelnden Nockenmechanismus zusätzlich zur Steuerung der Luftzufuhr zu den Kolben, um Werkstücke zuverlässig zu trennen. Durch die Trennung von Kolben und Fingern lassen sich die Finger zu Wartungszwecken einfach austauschen. Drei verschiedene Fingervarianten ermöglichen die freie Auswahl der Befestigungsflächen an den Fingern.

Hauptmerkmale

• Kolbendurchmesser: 8, 12, 20, 25, 32 mm
• Hublängen: 10, 20, 30, 50 mm
• Option mit Abstreifer
• Option mit Hubeinsteller
• Für automatische Schalter geeignet

Technische Daten

• Kolbendurchmesser: 25 mm
• Gewinde: M-Gewinde
• Hub: 25 mm
• Fingervariante: Grundausführung (Standard)
• Hubeinsteller: Nein
• Abstreifer: Nein
• Automatischer Schalter: Kein Schalter
• Anschlusskabel oder vorkonfektionierter Steckverbinder: 0,5 m (entfällt bei Ausführung ohne Schalter)
• Anzahl: 2 Stück (entfällt bei Ausführung ohne Schalter)

Zusätzliche Informationen

• Artikelnummer: MIW25-25D
• Lieferzeit (Tage): 5
• Mindestbestellmenge: 1
• Ursprungsland: JP
• TARIC-Code: 8479899790

Dokumente

• Katalog (PDF)
• CAD-Modell
