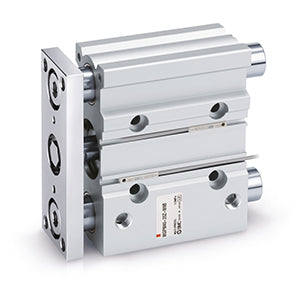

MGP-Z (ø40 bis ø100), Kompakt-Führungszylinder – MGPM80TF-250Z

• Kompaktzylinder mit Führung
• Kolbendurchmesser (mm): 12, 16, 20, 25, 32, 40, 50, 63, 80, 100
• Hübe bis 400 mm
• Vielfältige Befestigungsmöglichkeiten.

Hauptmerkmale

• 3 Lagertypen wählbar: Gleitlager, Kugelführung und hochpräzise Kugelführung.
• Kompakt & leicht
• Kolbendurchmesser: 40, 50, 63, 80, 100 (mm)
• Hübe von 10 bis 400 mm (abhängig vom Kolbendurchmesser)
• 4 Montagearten möglich: Oberseitenmontage, Seitenmontage, Bodenmontage und T-Nut-Seitenmontage.
• Sensoren auf 2 Seiten montierbar.

Spezifikationen

• Lagerart: M (Gleitlager)
• Kolbendurchmesser: Ø80 mm
• Anschlussgewinde: TF [G]
• Schmierstoffspeicher: Ohne stabile Schmierung
• Hub: 250
• Sensor: Ohne Sensor
• Anschlusskabellänge: 0,5 m [bzw. ohne bei Sensorausführung ohne Kabel]
• Anzahl Sensoren: 2 Stk. [bzw. ohne bei Sensorausführung ohne Kabel]
• Änderung der Führungsstangen-Endform: Keine
• Temperaturbeständigkeit: Keine
• Niedriggeschwindigkeit: Keine
• Edelstahl: Nein
• FKM-Dichtung: Nein
• Fett für Lebensmittelverarbeitungsanlagen: Nein
