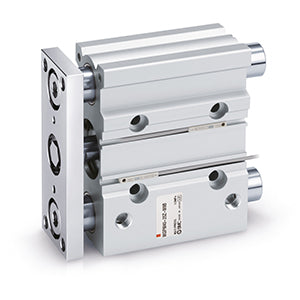

MGP-Z, kompakter Führungszylinder – MGPM63TF-50Z

• Bei SMC haben wir ein Upgrade unseres Führungszylinders der MGP-Serie auf den Markt gebracht, der nun kompakter ist und neue Funktionen bietet. Der neue MGP-Z ist ein Beleg für unser Engagement, kontinuierlich in Forschung und Entwicklung zu investieren, um die Leistung und Funktionalität der SMC-Produkte weiterzuentwickeln und zu verbessern. Der MGP-Z ist bis zu 17 % leichter und benötigt dank kürzerer Führungsstangen weniger Platz, ohne Abstriche bei der Funktionsvielfalt, Robustheit und Leistungsqualität der ursprünglichen Serie. Eine weitere wichtige Neuerung: Runde Näherungsschalter können nun direkt am Zylinder MGP-Z montiert werden. Dadurch entfallen Montagehalterungen und die Arbeitskosten sinken. Das häufige Problem falsch positionierter Näherungsschalter wird durch den Einsatz des zweifarbigen elektronischen Näherungsschalters D-M9*W von SMC ebenfalls verringert. Der MGP-Z bietet zahlreiche serienmäßige Optionen, darunter drei Lagertypen, vier Montagearten und Anschlüsse aus zwei Richtungen sowie kupfer- und fluorfreie Ausführungen. Er eignet sich für zahlreiche Branchen, darunter die allgemeine Automatisierung und die Automobilindustrie, und für vielfältige Anwendungen wie das sanfte Schieben und Heben, das Abfangen seitlicher Lasten als Anschlag bei Stoßeinwirkung oder die Verringerung der Plattenverschiebung.

Hauptmerkmale

• Auswahl aus 3 Lagertypen: Gleitlager, Kugelbuchse und hochpräzise Kugelbuchse.
• Kompakt und leicht
• Kolbendurchmesser: 12, 16, 20, 25, 32, 40, 50, 63, 80, 100 (mm)
• Hübe von 10 bis 400 mm (je nach Kolbendurchmesser)
• 4 Montagearten möglich: Montage von oben, seitliche Montage, Montage von unten und seitliche Montage über T-Nut.
• Näherungsschalter können an 2 Flächen montiert werden.

Technische Daten

• Lagertyp: M (Gleitlager)
• Kolbendurchmesser: Ø63 mm
• Gewindetyp des Anschlusses: TF [G]
• Schmiermittelhalter: Ohne Funktion zur Schmiermittelstabilisierung
• Hub: 50
• Näherungsschalter: Kein Schalter
• Kabellänge: 0,5 m [oder keine bei Ausführung ohne Schalter]
• Anzahl der Näherungsschalter: 2 Stück [oder keine bei Ausführung ohne Schalter]
• Änderung der Führungsstangen-Endform: Keine
• Temperaturbeständigkeit: Keine
• Niedrige Geschwindigkeit: Keine
• Fluorkautschukdichtung: Keine
• Schmierfett für Lebensmittelverarbeitungsanlagen: Keines

Weitere Informationen

• Artikelnummer: MGPM63TF-50Z
• Lieferzeit (Tage): 5
• Mindestbestellmenge: 1
• Ursprungsland: CN
• TARIC-Code: 8479899790

Dokumente

• Katalog (PDF)
• Datenblatt
• CAD-Modell
• Bedienungsanleitung
