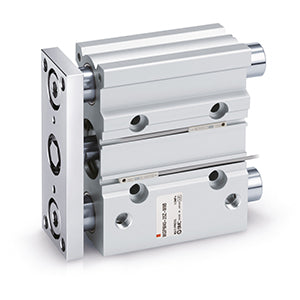

MGP-Z (ø40 bis ø100), Kompakt-Führungszylinder – MGPM63TF-175Z

• Kompaktzylinder mit Führung
• Kolbendurchmesser (mm): 12, 16, 20, 25, 32, 40, 50, 63, 80, 100
• Hübe bis 400 mm
• Mehrere Befestigungsflächen.

Hauptmerkmale

• 3 Lagerarten wählbar: Gleitlager, Kugelführung und hochpräzise Kugelführung.
• Kompaktheit & Leichtgewicht
• Kolbendurchmesser: 40, 50, 63, 80, 100 (mm)
• Hübe von 10 bis 400 mm (abhängig vom Kolbendurchmesser)
• 4 Befestigungsarten möglich: oben, seitlich, unten und seitlich über T-Nuten.
• Sensoren können auf 2 Flächen montiert werden.

Spezifikationen

• Lagerart: M (Gleitlager)
• Kolbendurchmesser: Ø63 mm
• Anschlussgewindeart: TF [G]
• Schmiermittel-Rückhaltung: Ohne Langzeitschmiereinheit
• Hub: 175
• Sensor: Ohne Sensor
• Kabellänge: 0,5 m [bzw. keine bei Ausführung ohne Sensor]
• Anzahl der Sensoren: 2 Stk. [bzw. keine bei Ausführung ohne Sensor]
• Änderung der Führungsstangenendform: Keine
• Temperaturbeständigkeit: Keine
• Niedrige Geschwindigkeit: Keine
• Edelstahl: Nein
• FKM-Dichtung: Nein
• Fett für Lebensmittelverarbeitungsanlagen: Nein
