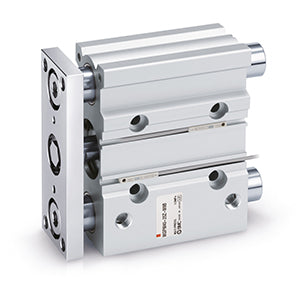

MGP-Z, Kompaktführungszylinder – MGPM50TF-25Z

• Bei SMC haben wir ein Upgrade unseres Führungszylinders der Serie MGP eingeführt: Er ist jetzt kompakter und bietet neue Funktionen. Der neue MGP-Z ist ein Beleg für unser Engagement, kontinuierlich in Forschung und Entwicklung zu investieren, um Leistung und Funktionalität der SMC-Produkte weiter zu optimieren. Der MGP-Z ist bis zu 17 % leichter und spart dank kürzerer Führungsstangen Platz, ohne Abstriche bei der Funktionsvielfalt, Robustheit und Leistungsqualität der ursprünglichen Serie zu machen. Eine weitere wichtige Neuerung: Runde Auto-Schalter können nun direkt am Zylinder MGP-Z montiert werden. Dadurch entfallen Montagehalterungen und die Arbeitskosten sinken. Das häufige Problem falsch positionierter Auto-Schalter wird zudem durch den Zweifarben-Halbleiter-Auto-Schalter D-M9*W von SMC gemindert. Der MGP-Z bietet zahlreiche Standardoptionen, darunter drei Lagertypen, vier Befestigungsarten und Anschlüsse aus zwei Richtungen. Außerdem sind Varianten ohne Kupfer und Fluor erhältlich. Er eignet sich für viele Branchen, darunter die allgemeine Automatisierung und die Automobilindustrie, und für verschiedene Anwendungen, etwa als sanft arbeitender Schieber oder Heber, als Anschlag bei Querbelastung und Stoßeinwirkung oder zur Minimierung der Plattenverschiebung.

Wichtigste Merkmale

• 3 Lagertypen zur Auswahl: Gleitlager, Kugelbuchse und hochpräzise Kugelbuchse.
• Kompakt und leicht
• Kolbendurchmesser: 12, 16, 20, 25, 32, 40, 50, 63, 80, 100 (mm)
• Hübe von 10 bis 400 mm (abhängig vom Kolbendurchmesser)
• 4 Befestigungsarten möglich: Befestigung von oben, seitlich, von unten und seitlich über T-Nut.
• Auto-Schalter können an 2 Flächen montiert werden.

Technische Daten

• Lagertyp: M (Gleitlager)
• Kolbendurchmesser: Ø50 mm
• Anschlussgewinde: TF [G]
• Schmiermittelhalter: Ohne Funktion zur Schmiermittelstabilisierung
• Hub: 25
• Auto-Schalter: Kein Schalter
• Anschlusskabellänge: 0,5 m [oder keine bei Ausführung ohne Schalter]
• Anzahl der Auto-Schalter: 2 Stk. [oder keine bei Ausführung ohne Schalter]
• Änderung der Form des Führungsstangenendes: Keine
• Temperaturbeständigkeit: Keine
• Niedrige Geschwindigkeit: Keine
• Fluorkautschukdichtung: Keine
• Schmierfett für Lebensmittelverarbeitungsanlagen: Keines

Zusätzliche Informationen

• Artikelnummer: MGPM50TF-25Z
• Lieferzeit (Tage): 5
• Mindestbestellmenge: 1
• Ursprungsland: CN
• TARIC-Code: 8479899790

Dokumente

• Katalog (PDF)
• Datenblatt
• CAD-Modell
• Bedienungsanleitung
